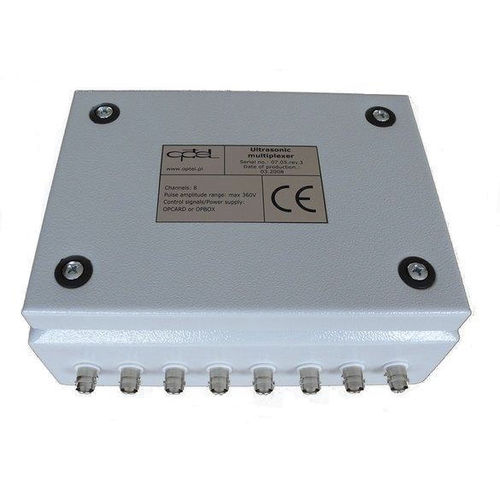

Мультиплексор модуль OPMUX-01/8

для системы ультразвукового контроля

OPMUX-01/8 особенно хорошо подходит для ультразвуковых измерений, а также других видов измерений, для которых требуется много каналов. Вместе с картой OPCON-01 и ультразвуковыми зондами он может использоваться как полноценное устройство для ультразвуковых испытаний. Каждый канал имеет отдельный импульсный приемник. Технические характеристики Каналы: 8* Диапазон амплитуды импульса 50-360 В* Максимальная длина кабеля между компьютером и коробкой 30 м Разъемы BNC: Преобразователи Вход триггера Сигнальный выход ДБ15 Управляющие сигналы/питание Характеристики и спецификации Формы волн цепи импульса: Нарастающий фронт сигнала Trig In инициирует процесс зарядки датчика, который занимает около 3us. По истечении этого времени включается транзисторный выключатель, разряжающий датчик (время разряда составляет около 20 тс, но может быть и больше, если емкость датчика велика; предел достигается, если датчик изготовлен из стандартной керамики, имеет толщину 0,1 мм и диаметр 8 мм). Из-за очень низкого выходного импеданса прибора (<1 Ом) и короткого времени разряда генерируемый при этом импульс устройство может рассматриваться как реальный ответ на импульс для большинства датчиков.
