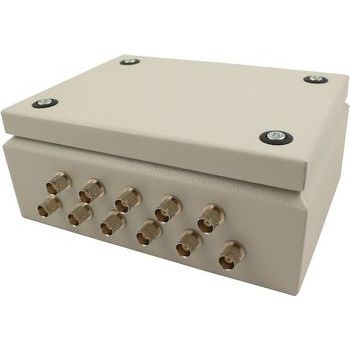

Мультиплексор модуль OPMUX -02
для системы ультразвукового контроля

мультиплексор модуль
мультиплексор модуль
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
модуль
Спецификации
для системы ультразвукового контроля

Описание

OPCOM-02 особенно хорошо подходит для ультразвуковых измерений, а также других видов измерений, для которых требуется много каналов. Вместе с картой OPCARD и ультразвуковыми зондами он может использоваться как полноценное ультразвуковое испытательное устройство. Каждый канал имеет отдельный пульсер и приемник. Жилье: Lohmeier KL - серия 08 Технические данные - Краткая спецификация - Источник питания: 12В постоянного тока / 1А или непосредственно от OPCARD - Каналы: 35, 32, 19, 16, 8 или 4 канала (отправитель/приемник) - Диапазон амплитуды импульса: 0 (выключено) - 360В - Длина импульса: от 1 до 8 мкс - Полоса пропускания приемника (3 дБ): 0.5 - 20 МГц - Усиление приёмника: 20 дБ 1 - Управление импульсным напряжением Внешний аналоговый диапазон напряжения постоянного тока 0-10В или RS232 - Цифровой вход 1 (сигнал TTL) - Цифровой выход 3 x Реле (0 или 12 В пост. тока)1 - Аналоговое выходное напряжение1 от 0 до 10 В (управляется через RS232 с 1023 шагами) - Максимальная длина кабеля между компьютером и коробкой: 30m Характеристики и спецификации Мультиплексор можно настроить следующим образом: последовательно - сохраняется последовательность каналов отправки и приема, и каждый следующий канал переключается с помощью триггера TTL каждый канал может быть использован отдельно в качестве отправителя или получателя Формы волн цепи импульса: Нарастающий фронт сигнала Trig инициирует процесс зарядки датчика, который занимает от 1 мкс до 8 мкс в зависимости от настроек. По истечении этого времени включается транзисторный переключатель, разряжающий датчик (время разряда составляет около 20нс, но может быть и больше, если емкость датчика велика; предел достигается, если датчик изготовлен из стандартной керамики, имеет толщину 0,1 мм и диаметр 8 мм).

---
