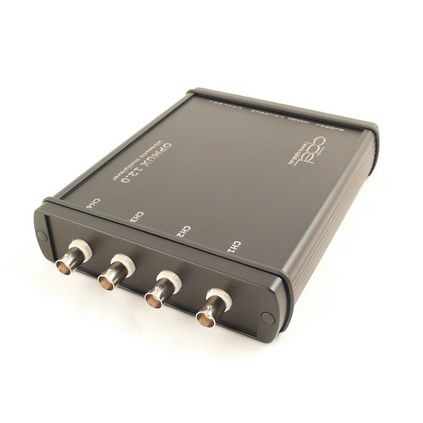

Мультиплексор модуль OPMUX v12.0
для системы ультразвукового контроля

мультиплексор модуль
мультиплексор модуль
мультиплексор модуль
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
модуль
Спецификации
для системы ультразвукового контроля

Описание

OPMUX особенно хорошо подходит для ультразвуковых измерений, а также других видов измерений, для которых требуется много каналов. Вместе с измерительной картой OPCARD и ультразвуковыми зондами он может использоваться как полноценное ультразвуковое испытательное устройство. Каждый канал имеет отдельный пульсер и приемник. MUX может работать с датчиками резонансной частоты 0,5МГц - 25МГц и любого импеданса. В зависимости от версии MUX имеет от 4 до 35 каналов. Каждый канал может работать как передатчик и как приемник. Одновременно может работать только один передатчик. Передача и прием могут происходить, например, по разным каналам, мы передаем через преобразователь, подключенный к первому каналу, и получаем сигнал от датчика второго канала. MUX оснащен памятью, которая содержит заданную последовательность активных каналов (т.е. последовательность адресов передатчиков и приемников для последующих триггеров). У MUX есть один выходной сигнал. Передатчик, с помощью которого вы хотите записать сигнал, выбирается внутренним мультиплексором. Затем сигнал подается на усилитель с фильтром. Конфигурирование устройства осуществляется через последовательный интерфейс (стандарт RS232). Питание устройства осуществляется от источника постоянного тока 12 В. Устройство оснащено предохранителем, защитой от короткого замыкания и тепловой защитой в цепях передатчиков. Входной триггер реагирует даже на очень короткие импульсы (<400ns) как TTL - уровни. MUX может быть оснащен дополнительными входными и выходными периферийными устройствами: - аналоговый вход 0В-10В - аналоговый выход 0В-10В - Четыре реле для управления внешней нагрузкой - Два цифровых входа для подключения кнопок. Технические данные: Параметры устройства Источник питания: 12V DC; 2A

---
