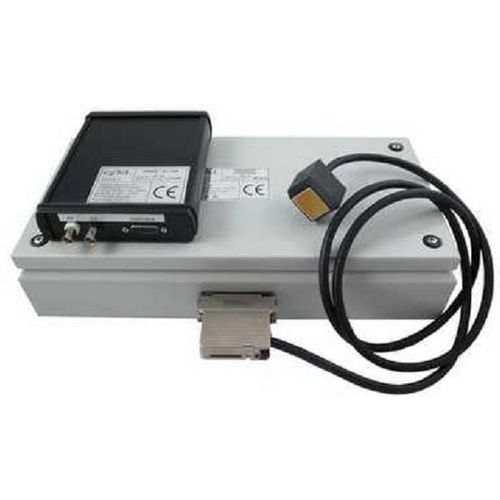

Мультиплексор модуль OPPA 32
с многоэлементными преобразователямидля системы ультразвукового контроля

мультиплексор модуль
мультиплексор модуль
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
модуль
Спецификации
с многоэлементными преобразователями, для системы ультразвукового контроля

Описание

OPPA32 особенно хорошо подходит для ультразвуковых измерений, а также других видов измерений, для которых требуется много каналов. Вместе с картой OPCARD 2.0 или OPBOX 2.0 и ультразвуковыми зондами он может использоваться как полноценное устройство для ультразвуковых испытаний. Каждый канал имеет отдельный импульсный блок & приемник. Специальное оборудование предрасполагает его к работе в режиме фазированной решетки. Мультиплексор вместе с OPCARD 2.0 - PCI-bus Ультразвуковой картой или OPBOX 2.0 - Ультразвуковой испытательный блок, становится полным ультразвуковым испытательным устройством. Мультиплексор работает с 32 ультразвуковыми датчиками и, таким образом, имеет 32 независимых канала передачи и приема. Каждый канал оборудован отдельными линиями задержки, которые могут быть запрограммированы таким образом, что передатчик импульсов в канале смещается во времени относительно других каналов. Особенности: - 32 независимых передающих - приемных канала; Все каналы могут быть использованы сразу для формирования луча; - интерфейс управления USB или RS232 - Вход триггера BNC - BNC-сигнальный выход - источник питания 12В/2А Вместе с OPCARD 2.0 или OPBOX 2.0 и поставляемым пакетом программного обеспечения: - многие поэтапные методы измерения - различная обработка изображений: - обычная фазированная обработка массивов, - SAFT, - CUDA. Технические данные: Каналы: 32 Внутренняя прибыль: 13 дБ Импульсное напряжение: от (0 В) до 360 В (положительный импульс, импульсный шаг короткого замыкания) Время зарядки: 3ус Полоса пропускания: 0,5 МГц - 20 МГц (- 3 дБ) Осеннее время: <=20 нс Длительность импульса: Короткое замыкание, полоса пропускания до 50 МГц Диапазон сдвига по времени между каналом и триггером 0 - 3888.75 нас с разрешением 0.25нс

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги PBP Optel sp. z o.o.
