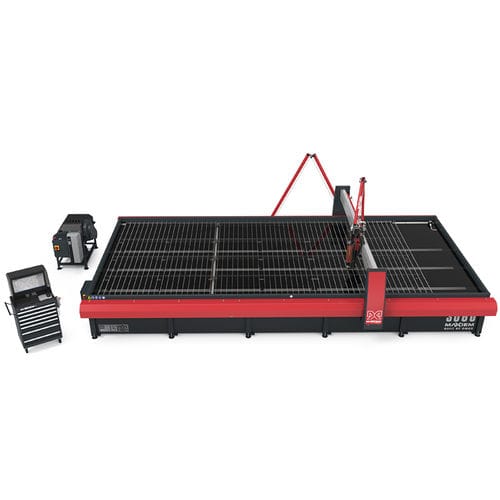

Станок для резки струей воды MAXIEM 3060X

водно-абразивной струейдля металладля пластиковых материалов

Обзор
MAXIEM 3060X — крупноформатная абразивная водоструйная установка, разработанная для обработки сложных деталей и серийного производства. Сочетает широкую рабочую зону X‑Y, многослойные возможности и моторизованную ось Z для гибкой обработки.

Ключевые характеристики

• Рабочая зона (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Линейная позиционная точность: ±0,003" (±0,076 mm)
• Повторяемость: ±0,001" (±0,025 mm)
• Ход оси Z (моторизованная): 12" (304 mm)
• Размер стола: 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Система включает насос и программное обеспечение IntelliMAX

Стандартные функции

• Управление при помощи OMAX IntelliMAX Premium
• Встроенный контроллер «всё в одном» с 23" экраном
• Привод IntelliTRAX внутри балок X‑Y, закрыт покрытыми стальными крышками
• Программируемая моторизованная Z‑ось с прецизионной соплом OMAX MAXJET 5i
• Жёсткая гидропроводка типа «ножницы»
• IntelliVISOR Mobile для мониторинга и удалённых пауз/уведомлений (iOS/Android)

Преимущества

• Отсутствуют зоны, подвергшиеся термическому воздействию, и механические напряжения
• Обрабатывает широкий спектр материалов и толщин: металлы, композиты, стекло, пластики
• Отсутствие смены инструмента и минимальные приспособления сокращают время наладки

Сервис и обучение

• 1 год бесплатного обучения
• 1 год бесплатных обновлений ПО
• Ограниченная гарантия 1 год / 2000 часов
• 1 день обучения на месте при установке

Габариты и характеристики
Габариты (с насосом и контроллером): 28' 6" x 16' 6" (8,69 m x 5,03 m)
Высота (гидропроводка ножничного типа): 8' 10" (2,69 m)
Рабочий вес: 70,105 lb (31,799 kg)
Вес (бак пустой): 26,000 lb (11,793 kg)
Ход X‑Y: 20' 6" x 10' 2" (6,24 m x 3,09 m)
Ход Z (моторизованный): 12" (304 mm)
Размер стола: 22' 9" x 10' 8" (6,93 m x 3,25 m)

Информация о насосе
Непрерывная работа при 50,000 psi для более высокой производительности; надёжная конструкция с длительными интервалами между обслуживанием, что снижает эксплуатационные расходы.

• Рекомендуемые диаметры сопел и расход зависят от конфигурации насоса
• Доступны разные конфигурации насоса (примерно 20 HP / 30 HP / 40 HP)

Видео (доступны)

• MAXIEM Deep Dive
• MAXIEM Waterjet
• Meet the MAXIEM

Аксессуары (избранные)

• Аксессуары для оси Z: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Terrain Follower, Vacuum Assist
• Улучшения бака: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Оборудование для очистки воды: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Многослойная обработка: VersaJET для фасок и 3D‑резки до 60°

Технические характеристики

• Модель: MAXIEM 3060X
• Марка: OMAX
• Технология: абразивная водоструйная резка (jetmachining center)
• Рабочая зона (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Размер стола: 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Ход Z (моторизованный): 12" (304 mm)
• Линейная позиционная точность: ±0,003" (±0,076 mm)
• Повторяемость: ±0,001" (±0,025 mm)
• Макс. скорость: 500 in/min (12,700 mm/min)
• Рабочий вес: 70,105 lb (31,799 kg)
• Вес бака пустого: 26,000 lb (11,793 kg)
• Макс. поддерживаемая нагрузка: 300 lbs/sq ft (1,465 kg/sq m)
• Опоры для материала: 4" x 14Ga оцинкованная сталь (102 mm x 2 mm)
• Электропитание: 3‑Phase, 380–480 VAC ±10%, 50–60 Hz
• Давление насоса (типичное): 50,000 psi (конфигурируемо)
• В комплекте: насос (конфигурируемый) и программное обеспечение IntelliMAX Premium
