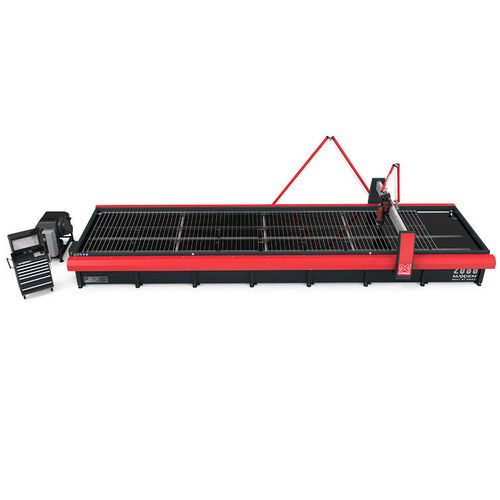

Станок для резки водно-абразивной струей MAXIEM 2080

для композитных материаловдля стекладля металла

Обзор
Высокопроизводительная абразивная установка гидроабразивной резки, предназначенная для крупносегментного производства и архитектурных компонентов. В систему входят насос и программное обеспечение IntelliMAX.

Основные данные

• Рабочая зона: 27'10" x 7' (8,48 m x 2,00 m)
• Линейная позиционная точность: ±0,003" (±0,076 mm)
• Повторяемость: ±0,001" (±0,025 mm)

Стандартные характеристики

• Программное обеспечение IntelliMAX Premium (OMAX)
• Управляющий ПК «все в одном» с 23" дисплеем
• Тяговый привод IntelliTRAX, размещённый в балках X‑Y с покрытием
• Программируемая моторизованная ось Z с прецизионным соплом OMAX MAXJET 5i
• Стандартная жёсткая трубопроводная система типа «ножницы»
• IntelliVISOR Mobile для мониторинга, уведомлений и удалённой паузы

Преимущества

• Отсутствие зон, подвергающихся тепловому воздействию, и механических напряжений при резке
• Обработка широкого спектра материалов и толщин: металлы, композиты, стекло, пластики
• Отсутствие смены инструмента и минимальные приспособления сокращают время наладки

Сервис и обучение

• 1 год бесплатного обучения
• 1 год обновлений ПО
• Ограниченная гарантия 1 год / 2000 часов
• 1 день обучения на объекте при установке

Информация о насосе
Непрерывная работа при 50 000 psi для ускорения обработки деталей. Надёжная конструкция обеспечивает более 500 часов резки между циклами технического обслуживания (в зависимости от модели). Современные насосные технологии снижают эксплуатационные расходы и увеличивают срок службы насоса.

Габариты и характеристики (кратко)
Площадь установки (с насосом и контроллером): 35'1" x 12'11" (10,69 m x 3,94 m)
Высота (с ножничным трубопроводом): 10'4" (3,15 m)
Рабочий вес: 50 123 lb (22 735 kg)
Вес (бак пустой): 12 800 lb (5 806 kg)
X‑Y ход резания*: 27'2" x 6'7" (8,28 m x 2,00 m)
Ход по Z (с моторизованной Z-осью): 12" (304 mm)
Размер стола: 27'10" x 7' (8,48 m x 2,13 m)

Выбранные характеристики модели

• Поддерживающие решётки: 4" x 14Ga оцинкованная сталь (102 mm x 2 mm)
• Максимальная поддерживаемая нагрузка: 300 lb/ft² (1 465 kg/m²)
• Требования к электропитанию: 3‑фазы, 380–480 VAC ±10%, 50–60 Hz
• Уровень шума: <80 dBA @1 m (погружная резка)
• Скорость (макс): 500 in/min (12,70 m/min)
• Линейная позиционная точность*: ±0,003" (±0,076 mm)
• Повторяемость*: ±0,001" (±0,025 mm)

Примечания
*Аксессуары могут уменьшать ход. Точностные характеристики приведены при 22°C.
