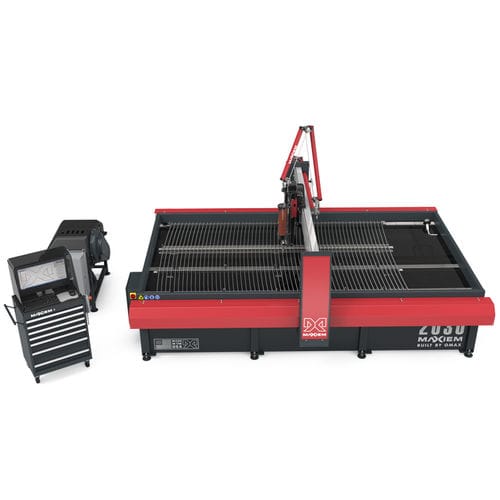

Станок для резки водно-абразивной струей MAXIEM 2030X

для металладля композитовдля стекла

Обзор Увеличивайте производительность без потери темпа. Разработан для развивающихся цехов: MAXIEM 2030X обрабатывает большие форматы, сохраняя точность реза и гибкость процесса.

Ключевые характеристики

• Поле реза: 10' 0" x 6' 7" (3,04 m x 2,00 m)
• Линейная позиционная точность: ±0,003" (±0,076 mm)
• Повторяемость: ±0,001" (±0,025 mm)
• В комплекте насос и ПО IntelliMAX Premium

Стандартные функции

• Программное обеспечение IntelliMAX Premium
• Контроллер «всё в одном» с 23" экраном
• Привод IntelliTRAX в балках X-Y под защитными стальными крышками
• Программируемая моторная Z-ось с соплом OMAX MAXJET 5i
• IntelliVISOR Mobile для мониторинга, уведомлений и удаленной паузы (iOS/Android)

Преимущества OMAX

• Отсутствие зон, подвергшихся термическому влиянию, и механических напряжений
• Обработка широкого спектра материалов и толщин: металлы, композиты, стекло, пластики
• Отсутствие смены инструмента и минимальные приспособления сокращают время наладки

Габариты и спецификации (избранные) Площадь установки (с насосом и контроллером): 18' x 13' 2" (5,49 m x 4,01 m)
Высота (с ножничной разводкой труб): 8' 10" (2,69 m)
Рабочий вес: 23 432 lb (10 629 kg)
Вес (танк пустой): 7 500 lb (3 402 kg)
X-Y ход резания*: 10' 0" x 6' 7" (3,04 m x 2,00 m)
Ход Z-оси (с Motorized Z Axis)*: 12" (304 mm)
Размер стола: 12' 2" x 7' (3,71 m x 2,13 m)

Характеристики модели (избранные)

• Поддерживающие планки: 4" x 14Ga оцинкованная сталь (102 mm x 2 mm)
• Макс. допустимая нагрузка на материал: 300 lbs/sq ft (1,465 kg/m²)
• Электрические требования: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Уровень шума: < 80 dBA на 1 м (при погруженной резке)
• Скорость: 500 in/min (12 700 mm/min)

Информация о насосе (кратко) Непрерывная работа при типичных 50 000 psi для ускоренной обработки деталей. Надежная конструкция обеспечивает более 500 часов резки между обслуживаниями. Примеры мощности двигателей: 40 HP (30 kW), 30 HP (22 kW), 20 HP (15 kW). Примеры сопел и расхода: 0.015" / 1.09 gpm (0.41 mm / 4.13 lpm); 0.014" / 0.84 gpm (0.36 mm / 3.18 lpm); 0.011" / 0.52 gpm (0.28 mm / 1.97 lpm).

Аксессуары и опции (выборка)

• Аксессуары Z-оси: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Улучшения бака: Bulk Abrasive Delivery, Variable Speed Solid Removal, Scissor-Style Plumbing, Water Level Control, Clog Sensor
• Обработка воды: Chiller, Laminar Filter, Reverse Osmosis, Water Recycling
• Опция многосовой системы: VersaJET для 0–60° фасок и сложных 3D форм

Примечания

• *Аксессуары могут уменьшать ход. Точностные характеристики приведены при 72° F (22° C).
• Система поставляется с насосом и ПО; доступны дополнительные конфигурации насосов и аксессуары.

Технические характеристики

• Модель: MAXIEM 2030X
• Поле реза (X-Y): 10' 0" x 6' 7" (3,04 m x 2,00 m)
• Ход Z-оси: 12" (304 mm)
• Размер стола: 12' 2" x 7' (3,71 m x 2,13 m)
• Площадь установки: 18' x 13' 2" (5,49 m x 4,01 m)
• Рабочий вес: 23 432 lb (10 629 kg)
