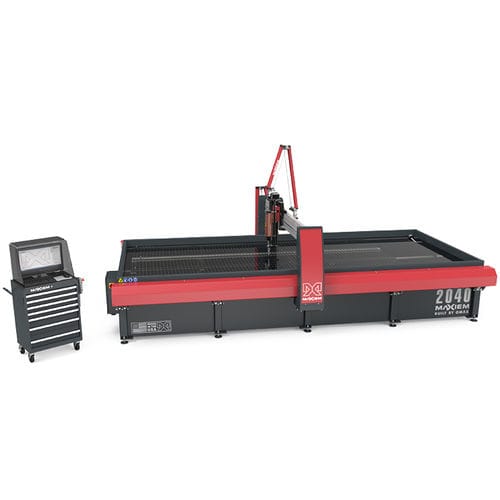

Станок для резки струей воды MAXIEM 2040X

водно-абразивной струейдля металладля пластиковых материалов

Обзор
MAXIEM 2040X — абразивная водоструйная система, спроектированная для обработки целых листов и промышленной производительности, с увеличенным ходом резания. В комплект системы входят насос и программное обеспечение.

Ключевые моменты

• Зона реза: 4,21 m x 2,00 m
• Линейная позиционная точность: ±0,076 mm
• Повторяемость: ±0,025 mm
• Система включает насос и управляющее ПО

Стандартные функции

• Программное обеспечение OMAX IntelliMAX Premium с расширенными функциями раскладки и управления движением
• Универсальный контроллер‑компьютер с 23‑дюймовым экраном
• Запечатанный тяговый привод IntelliTRAX внутри балок X‑Y
• Программируемая моторизованная Z‑ось с прецизионной насадкой OMAX MAXJET 5i
• Жесткая трубопроводная разводка типа «ножницы»
• IntelliVISOR Mobile для мониторинга машины и удаленных уведомлений (iOS/Android)

Преимущества OMAX

• Отсутствие зон, подверженных термическому воздействию, и механических напряжений на деталях
• Возможность обработки металлов, композитов, стекла, пластика и других материалов
• Отсутствие смены инструмента и минимальное использование приспособлений снижают время наладки

Сервис и обучение

• 1 год бесплатного обучения
• 1 год бесплатных обновлений ПО
• Ограниченная гарантия 1 год / 2000 часов
• 1 день обучения на месте при установке

Информация о насосе (кратко)
Непрерывная работа при 50 000 psi (≈3447 bar) для ускорения обработки деталей. Надежная конструкция насоса увеличивает срок службы и снижает эксплуатационные расходы.

Конфигурации насосов / типичные данные (кратко)
Примеры мощности двигателя — MAXIEM 40 HP: 30 kW; MAXIEM 30 HP: 22 kW; MAXIEM 20 HP: 15 kW; DynaMAX 330: 22 kW. Примеры мощности MAX jet — 25 kW, 19 kW, 12,5 kW. Типичное выходное давление: 50 000 psi; некоторые насосы могут быть настроены на более высокое давление. Примеры сопел и расхода: 0,41 mm / 4,13 lpm; 0,36 mm / 3,18 lpm; 0,28 mm / 1,97 lpm.

Размеры и характеристики (станок)

• Габариты (с насосом и контроллером): 6,63 m x 3,94 m
• Высота (с ножничной разводкой труб): 2,69 m
• Рабочий вес: 12 829 kg
• Вес бака (пустого): 3 856 kg
• Ход X‑Y: 4,21 m x 2,00 m
• Ход Z‑оси (моторизованный): 304 mm
• Размер стола: 4,90 m x 2,13 m

Технические данные модели (доп.)

• Опорные планки: 102 mm x 2 mm оцинкованная сталь
• Макс. поддерживаемая нагрузка на материал: 1 465 kg/m²
• Электрические требования: 3‑фазный, 380–480 VAC ±10%, 50–60 Hz
• Уровень шума: < 80 dBA на 1 м (погружная резка)
• Макс. скорость: 12,70 m/min

Выбранные аксессуары

• Опции Z‑оси: датчик столкновения с повторением рельефа, лазерный поиск признаков, сверлильная головка OMAX, повторитель для A‑Jet, вакуум‑ассист для перфорации хрупких/ламинированных материалов
• Усиление ванны и обработка абразива: системы подачи абразива навалом, устройство удаления твердых частиц с регулируемой скоростью, контроль уровня воды, датчик засорения
• Оборудование очистки воды: чиллер, ламинарный фильтр, система обратного осмоса, системы рециркуляции воды
• Многоосное резание: VersaJet для фасок 0–60° и сложных 3D‑форм

Примечания
Аксессуары могут уменьшать доступный ход. Точностные характеристики указаны при 22° C.
