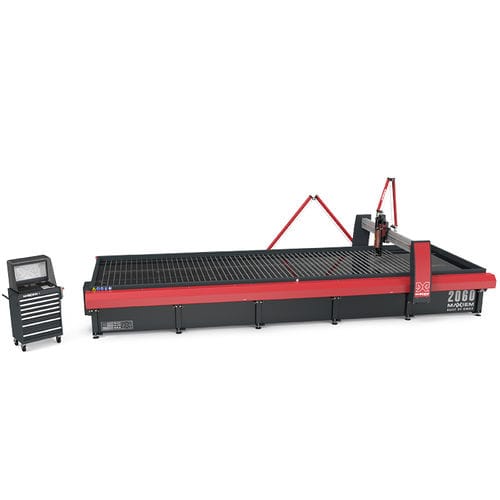

Станок для резки струей воды MAXIEM 2060X

водно-абразивной струейдля стекладля композитов

Обзор
MAXIEM 2060X — абразивная водоструйная система резки, предназначенная для крупногабаритных материалов и длительных производственных серий. Поле резки: 20' 6" x 6' 7" (6,24 m x 2,00 m). Линейная позиционная точность: ±0.003" (±0,076 mm).

Ключевые параметры

• Поле резки: 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Линейная позиционная точность: ±0.003" (±0,076 mm)
• Повторяемость: ±0.001" (±0,025 mm)

Стандартные функции

• Программное обеспечение OMAX IntelliMAX Premium
• Унифицированный контроллер с 23" дисплеем
• IntelliTRAX тяговый привод внутри балок X-Y, в закрытом корпусе
• Программируемая моторизованная Z-ось с соплом OMAX MAXJET 5i
• Жесткая трубопроводная система типа «ножницы»
• IntelliVISOR Mobile для мониторинга станка (iOS и Android)

Преимущества OMAX

• Отсутствие зон, подвергшихся тепловому воздействию, и механических напряжений
• Обработка металлов, композитов, стекла и пластмасс в широком диапазоне толщин
• Отсутствие смены инструмента и минимальные приспособления сокращают время наладки

Сервис и обучение

• 1 год бесплатного обучения
• 1 год бесплатных обновлений ПО
• Ограниченная гарантия 1 год / 2000 часов
• 1 день выездного обучения при установке

Габариты и характеристики (кратко)
Габарит с насосом и контроллером: 28' 9" x 12' 11" (8,76 m x 3,94 m). Высота (с ножничной разводкой труб): 8' 10" (2,69 m). Рабочий вес: 39 553 lb (17 941 kg). Пустой бак: 10 500 lb (4 763 kg). Ход резки X-Y: 20' 6" x 6' 7" (6,24 m x 2,00 m). Ход Z (моторизованный): 12" (304 mm). Размер стола: 22' 9" x 7' (6,93 m x 2,13 m). Типовая скорость: до 500 in/min (12,70 m/min).

Характеристики модели (выборочно)

• Опорные пластины: 4" x 14Ga оцинкованная сталь (102 mm x 2 mm)
• Максимальная поддерживаемая нагрузка: 300 lbs/sq ft (1 465 kg/sq meter)
• Электропитание: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Уровень шума (погруженная резка): ниже 80 dBA на 1 м

Информация о насосе (кратко)
Непрерывная работа при 50 000 psi для повышения производительности. Надежная конструкция обеспечивает более 500 часов резки между обслуживанием. Современные технологии насоса снижают эксплуатационные расходы и увеличивают срок службы.

Конфигурации насосов (выборочно)

• MAXIEM 40 HP (30 kW) — MAX Jet Power 34 HP (25 kW), 50 000 psi, отверстие 0.015" / расход 1.09 gpm (0.41 mm / 4.13 lpm)
• MAXIEM 30 HP (22 kW) — MAX Jet Power 25.5 HP (19 kW), 50 000 psi, отверстие 0.014" / расход 0.84 gpm (0.36 mm / 3.18 lpm)
• MAXIEM 20 HP (15 kW) — MAX Jet Power 17 HP (12.5 kW), 50 000 psi, отверстие 0.011" / расход 0.52 gpm (0.28 mm / 1.97 lpm)

Аксессуары (выборочно)

• Аксессуары для Z-оси: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Улучшения ванны: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Оборудование для очистки воды: Chiller, Laminar Filter, Reverse Osmosis, Water Recycling System
• Многокоординатная резка: VersaJET (0–60°)

Технические характеристики

• Модель: MAXIEM 2060X
• Поле резки (X-Y): 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Размеры стола: 22' 9" x 7' (6,93 m x 2,13 m)
• Габарит (с насосом и контроллером): 28' 9" x 12' 11" (8,76 m x 3,94 m)
• Высота (шина труб): 8' 10" (2,69 m)
• Рабочий вес: 39 553 lb (17 941 kg)
• Ход Z (моторизованный): 12" (304 mm)
• Линейная позиционная точность: ±0.003" (±0,076 mm)
• Повторяемость: ±0.001" (±0,025 mm)
• Макс. поддерживаемая нагрузка: 300 lbs/sq ft (1 465 kg/sq meter)
• Типичное давление насоса: 50 000 psi
