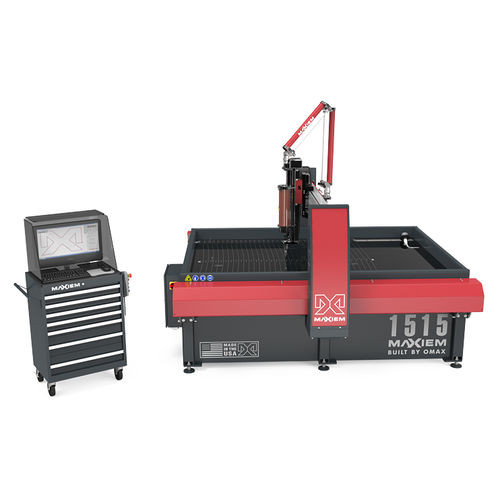

Станок для резки водно-абразивной струей MAXIEM 1515X

для металладля пластиковых материаловдля стекла

Обзор
MAXIEM 1515X — абразивная водоструйная система, предоставляющая производительность полноразмерного водяного струйного реза при компактном размещении. Подходит для ограниченных производственных площадей и быстрого прототипирования. В систему включены насос и программное обеспечение IntelliMAX Premium.

Ключевые характеристики

• Рабочая зона: 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Линейная позиционная точность: ±0.003" (±0.076 mm)
• Повторяемость: ±0.001" (±0.025 mm)

Стандартные функции

• Программное обеспечение OMAX IntelliMAX Premium
• Управляющий компьютер "все в одном" с 23" экраном
• Тяговый привод IntelliTRAX в закрытых облицованных стальных кожухах
• Программируемая моторизованная Z-ось с соплом OMAX MAXJET 5i
• IntelliVISOR Mobile для мониторинга машины, уведомлений и удаленной паузы (iOS, Android)

Преимущества OMAX

• Отсутствие зон, подвергающихся тепловому воздействию, и механических напряжений при резке
• Обработка широкого спектра материалов и толщин (металлы, композиты, стекло, пластики)
• Отсутствие смены инструмента и минимальные приспособления сокращают время наладки

Сервис и обучение

• 1 год бесплатного обучения
• 1 год бесплатных обновлений ПО
• Ограниченная гарантия 1 год / 2000 часов
• 1 день обучения на месте при установке

Габариты и характеристики
Площадь (с насосом и контроллером): 13' 3" x 12' 5" (4.04 m x 3.78 m)
Высота (с трубопроводом): 10' 6" (3.20 m)
Рабочий вес: 14,114 lb (6402 kg)
Размер стола: 7' 4" x 5' 8" (2.24 m x 1.73 m)
Ход резки X-Y: 5' 2" x 5' 2" (1.57 m x 1.57 m)
Ход Z-оси (моторизованный): 12" (304 mm)

Информация о насосе

• Непрерывная работа при 50,000 psi для ускоренной обработки деталей
• Надежная конструкция: более 500 часов резки между обслуживаниями (в зависимости от конфигурации)
• Современные технологии насоса снижают эксплуатационные расходы и увеличивают срок службы

Аксессуары (выборочно)

• Датчик столкновения для сопровождения рельефа
• Лазерный определитель признаков
• OMAX Drill Head для сверления композитов/ламинатов
• Vacuum Assist для хрупких материалов
• Системы подачи абразива навалом и удаления твердых частиц с переменной скоростью
• Охладитель, ламинарный фильтр, система обратного осмоса и варианты повторного использования воды
• Многоосевой режущий головка VersaJET (0–60°)

Примечания
Система включает насос и программное обеспечение IntelliMAX Premium. Аксессуары могут уменьшать ход. Точностные характеристики указаны при 72°F (22°C).

Технические характеристики

• Модель: MAXIEM 1515X
• Производитель: OMAX
• Рабочая зона (X-Y): 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Ход Z-оси (моторизованный): 12" (304 mm)
• Размер стола: 7' 4" x 5' 8" (2.24 m x 1.73 m)
• Площадь (с насосом и контроллером): 13' 3" x 12' 5" (4.04 m x 3.78 m)
• Рабочий вес: 14,114 lb (6402 kg)
• Максимальная поддерживаемая нагрузка: 300 lbs/sq ft (1,465 kg/sq m)
• Электроснабжение: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Номинальное давление насоса: 50,000 psi (доступны конфигурации)
• Скорость: до 500 in/min (12.7 m/min)
• Линейная позиционная точность: ±0.003" (±0.076 mm)
• Повторяемость: ±0.001" (±0.025 mm)
