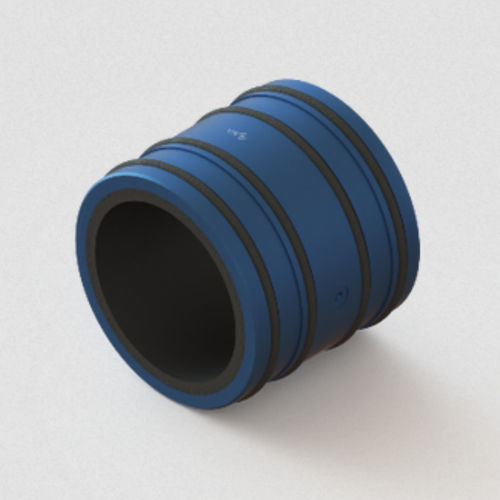

Радиальный подшипник скольжения OAV075MBлинейныйс воздушным амортизаторомиз алюминия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- радиальный, линейный, с воздушным амортизатором
- Материал
- из карбона, из алюминия
- Место применения
- для линейной системы, для шпинделя
- Внутренний диаметр
75 mm
(2,95 in)- Длина
88,9 mm
(3,5 in)
Описание
Используется в шпиндельных и линейных приложениях. Корпус изготовлен из высококачественного авиационного алюминия 7075.
Материал/отделка корпуса - 7075 авиационный качественный алюминий/жесткое анодирование по технологии Mil Spec
Входное давление - от .28 Mpa до .68 max Mpa (от 40 psi до 100 psi)
Пористый материал - углерод
Резьба напорного отверстия - M5 x 0.8
Срок службы - бесконечный
Максимальная радиальная нагрузка - 1300,0 Н (292,3 фунта)
Радиальная жесткость - 159 Н/мкм (0,91 фунтов/мкн)
Максимальный продольный момент - 7,1 Н-м (63 фунт-дюйма)
Внутренний диаметр втулки (ID) - 75,018 мм + .005/-.000
Наружный диаметр втулки (OD) - 99,49 мм + .13/-.00
Вес втулки - 688,1 г
Рекомендуемый наружный диаметр вала (OD) - 75,00 мм + .00/-.02 (g6)
Скорость потока - 35,42 SCFH
Размер отверстия корпуса методом кольцевого уплотнения - 100,4 мм + .000/-.127
Размер отверстия корпуса методом легкой запрессовки - 99,525 мм + .000/-.040
---
