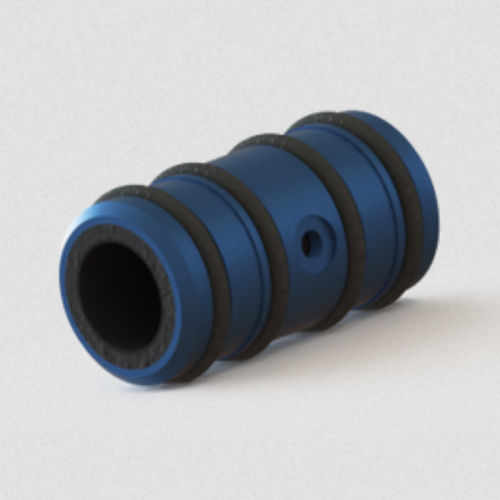

Используется в шпиндельных и линейных приложениях. Корпус изготовлен из высококачественного авиационного алюминия 7075.
Материалы/отделка корпуса - 7075 авиационный качественный алюминий/жесткое анодирование Mil Spec
Входное давление - от .28 Мпа до .68 макс. Мпа
Пористый материал - углерод
Резьба напорного отверстия - M3 x 0,5
Срок службы - бесконечный
Максимальная радиальная нагрузка - 20,6 Н (4,6 фунта)
Радиальная жесткость - 7 Н/мкм (0,04 фунта/мкн)
Максимальный продольный момент - 0,29 Н-м (2,75 фунт-дюйма)
Внутренний диаметр втулки (ID) - 10,018 мм + .005/-.000
Наружный диаметр втулки (OD) - 16,10 мм + .13/-.00
Вес втулки - 8,6 г
Рекомендуемый наружный диаметр вала (OD) - 10,00 мм + .00/-.02 (g6)
Скорость потока - 4,70 SCFH
Размер отверстия корпуса методом кольцевого уплотнения - 16,79 мм + .127/-.000
Размер отверстия корпуса методом легкой запрессовки - 16,125 мм + .000/-.025
---
