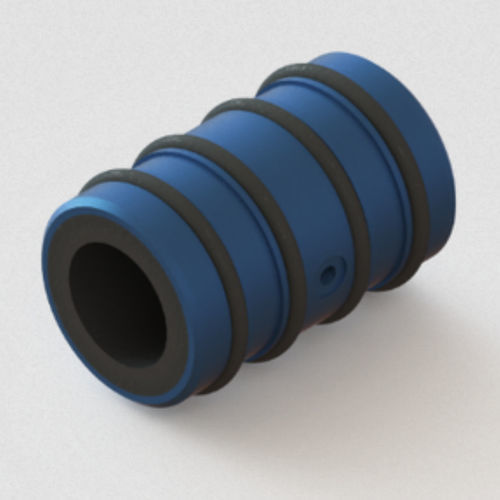

Используется в шпиндельных и линейных приложениях. Корпус изготовлен из высококачественного авиационного алюминия 7075.
Материал/отделка корпуса - 7075 авиационный качественный алюминий/жесткое анодирование по технологии Mil Spec
Входное давление - от .28 Mpa до .68 max Mpa (от 40 psi до 100 psi)
Пористый материал - углерод
Резьба напорного отверстия - M3 x 0.5
Срок службы - бесконечный
Максимальная радиальная нагрузка - 160 Н (36,0 фунтов)
Радиальная жесткость - 23 Н/мкм (0,13 фунтов/мкн)
Максимальный момент продольного смещения - 1,1 Н-м (10 фунт-дюймов)
Внутренний диаметр втулки (ID) - 20,018 мм + .005/-.000
Наружный диаметр втулки (OD) - 31,75 мм + .13/-.00
Вес втулки - 49,1 г
Рекомендуемый наружный диаметр вала (OD) - 20,00 мм + .00/-.02 (g6)
Скорость потока - 9,42 SCFH
Размер отверстия корпуса методом кольцевого уплотнения - 32,130 мм + .000/-.127
Размер отверстия корпуса методом легкой запрессовки - 31,780 мм + .000/-.025
---
