Роликовый конический подшипник No.2610

осевойиз нержавеющей сталиредуктора

Обзор
Крупный европейский производитель ветряных турбин планирует использовать конические роликоподшипники NSK повышенной грузоподъёмности в редукторах своих морских ветряных турбин класса 15 МВт. Серийное производство и поставки новых разработанных высокопроизводительных подшипников начнутся в ближайшее время.

Ключевые преимущества

• Примерно на 25% увеличение грузоподъёмности по сравнению с обычным изделием за счёт оптимизации профиля коронки роликов (легкая дугообразная форма, исключающая концентрацию напряжений на концах роликов).
• Срок службы более чем в 2 раза превышает срок службы обычного изделия.
• Снижение веса, позволяющее уменьшить затраты на строительство и обслуживание крупных ветряных турбин; снижение массы более чем на 30% при тех же условиях эксплуатации по сравнению с обычными подшипниками.
• Исключает необходимость увеличения размера подшипников во многих высоконагруженных применениях благодаря более равномерному распределению контактного давления.
• Разработаны и специфицированы для редукторов морских ветряных турбин класса 15 МВт; серийное производство неизбежно.

Технические детали

• Оптимизированная профильная коронка роликов для предотвращения концентрации напряжений на концах роликов и для выравнивания контактного давления между роликами и внутренним/наружным кольцами.
• NSK использовала экспертизу численного моделирования для выведения формы коронки роликов и выравнивания контактного давления, что предотвращает чрезмерное поверхностное давление на концах роликов даже при высоких нагрузках.
• Разработана новая высокопроизводительная технология обработки для изготовления сложной формы коронки.
• Результаты: ~25% увеличение грузоподъёмности, >2x срок службы, >30% снижение веса при сопоставимых условиях.

Подписи к изображениям

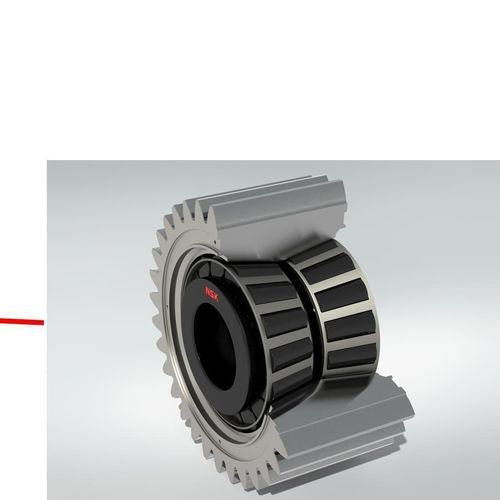

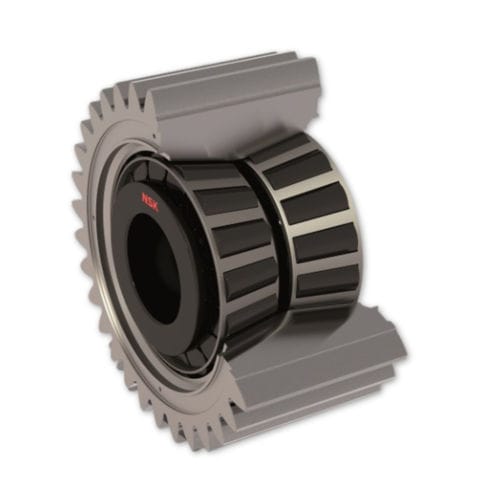

• 1) Редуктор ветряной турбины и конический роликоподшипник NSK повышенной грузоподъёмности (вставка)
• 2) Оптимизированная NSK форма коронки роликов
• 3) Подшипники NSK обеспечивают равномерное контактное давление на концах роликов (внизу)

Технические характеристики

• Применение: Редукторы для морских ветряных турбин класса 15 МВт
• Грузоподъёмность: ≈25% увеличение по сравнению с обычным изделием
• Срок службы: Более чем в 2 раза по сравнению с обычным изделием
• Вес: >30% снижение при тех же условиях эксплуатации по сравнению с обычными подшипниками
• Конструктивная особенность: Оптимизированная профильная коронка роликов (легкая дуга) для предотвращения концентрации напряжений на концах и выравнивания контактного давления
• Инжиниринг: Численное моделирование использовано для определения формы и выравнивания контактного давления между роликами и кольцами
• Производство: Новая высокопроизводительная технология обработки для коронки роликов
• Статус производства: Серийное производство и поставки начнутся в ближайшее время
