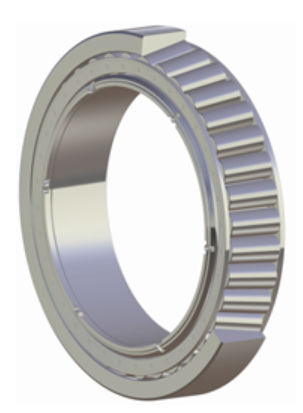

Роликовый конический подшипник No.2612

осевойиз нержавеющей сталидля разработки месторождений и металлургической промышленности

Обзор
NSK разработала восстанавливаемые крупногабаритные конические роликовые подшипники (TRB) для тяжёлых горно-добывающих условий. Подшипники сочетают высокую грузоподъёмность и разборную конструкцию, что позволяет проводить восстановление и повторное использование на объекте, снижая частоту замен и выбросы CO₂ за жизненный цикл оборудования.

Ключевые моменты

• Предназначены для колес самосвалов, дробилок, шлихт-роликов и другого тяжёлого горного оборудования
• Разборная конструкция обеспечивает демонтаж и восстановление, сокращая частоту замен
• До 2× срока службы по сравнению с обычными TRB благодаря прогнозу Micro-UT™ от NSK (патентная заявка)
• Разборная утолщённая часть внутреннего кольца (съёмные болты) для детальной внутренней проверки

Предпосылки разработки
Горно-добывающее оборудование работает круглосуточно на малых скоростях при больших нагрузках и сильных вибрациях. Традиционные крупные TRB часто неразборные и утилизируются при обслуживании, что увеличивает отходы и стоимость жизненного цикла. Восстанавливаемые TRB разработаны для продления ресурса при обеспечении регулярных проверок и ремонтов на месте.

Особенности
Технологии NSK обеспечивают три ключевых свойства: увеличенный срок службы (высокая грузоподъёмность), разборная утолщённая часть внутреннего кольца для внутренней проверки и клёпаная болтовая конструкция, предотвращающая раскручивание болтов при вибрации.

1. Долговечность (высокая грузоподъёмность) для длительной эксплуатации
Ультразвуковая материаловедческая проверка Micro-UT™ даёт высокоточную прогнозную оценку усталостного ресурса на основе статистики неметаллических включений, что позволяет сконструировать подшипник с повышенным базовым динамическим номиналом и до двукратного увеличения ресурса по сравнению с традиционными изделиями.

2. Разборная конструкция для углублённых проверок
Утолщённая малая часть внутреннего кольца фиксируется съёмными болтами и может быть удалена, что позволяет разъединить ролики, клетку и внутреннее кольцо для детальной проверки и обслуживания на месте, облегчая восстановление и повторное использование.

3. Клёпаная болтовая конструкция против вибрации
Отверстия для болтов в разборной части обработаны клёпкой/вдавливанием, чтобы предотвратить ослабление или смещение болтов в условиях высокой вибрации, повышая надёжность работы.

Польза продукта
Восстанавливаемые TRB сокращают количество замен и затраты на обслуживание и способствуют снижению выбросов CO₂ за жизненный цикл оборудования. Примеры сокращений на цикл обслуживания: самосвалы 8→4; дробилки 12→6. Пример расчёта CFP оценивает сокращение примерно на 3 102 кг-CO₂ для колёс самосвала в приведённом сценарии (период эксплуатации 60 000 часов; отчёт CFP указан NSK).

Применение и коммерциализация
Целевые применения: колёса самосвалов, шлифовальные/мельничные ролики (вертикальная мельница), дробилки и т.п. NSK планирует предоставить образцы производителям техники и расширить предложение для цементной и смежных отраслей, с целью годового оборота 2 млрд иен к 2030 году.

Примечания
Micro-UT™ — ультразвуковой метод контроля материалов NSK, позволяющий статистически оценивать неметаллические включения в стали подшипников для высокоточной прогнозной оценки усталостного ресурса (патентная заявка). Некоторые проектные решения и способы крепления также находятся на стадии патентования.

Технические характеристики

• Тип продукта: восстанавливаемый крупногабаритный конический роликовый подшипник (TRB)
• Ожидаемый ресурс: до 2× по сравнению с традиционными TRB (на основе прогноза Micro-UT™)
• Конструкция с высокой грузоподъёмностью (повышенный basic dynamic load rating)
• Разборная утолщённая часть внутреннего кольца (съёмные болты) для полной внутренней проверки и разборки
• Клёпаная/вдавленная болтовая конструкция для предотвращения ослабления при вибрации
• Метод испытаний/прогноза ресурса: Micro-UT™ ультразвуковой контроль материалов (патентная заявка)
• Предназначенные применения: колёса самосвалов, дробилки, шлифовальные ролики (вертикальная мельница), другое тяжёлое горное оборудование
• Преимущество восстановления: позволяет ремонт и повторное использование (пример сокращения замен: самосвал 8→4; дробилка 12→6)
• Оценка сокращения CO₂: ~3 102 кг-CO₂ для колёс самосвала в иллюстрированном CFP-сценарии
• Коммерческие планы: предоставление образцов производителям; цель — 2 млрд иен выручки к 2030 году
