Шариковый подшипник

осевойсферическийс наклонным контактом

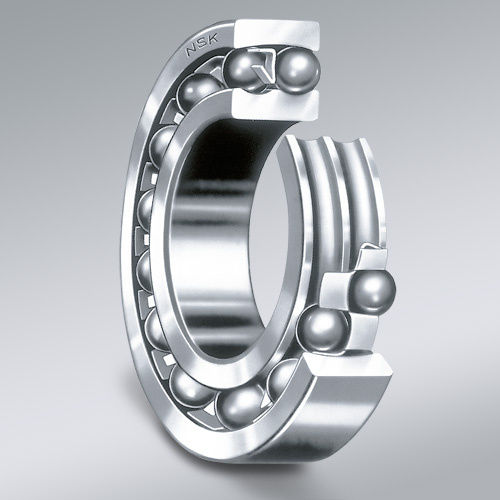

Самоустанавливающиеся шарикоподшипники рекомендуются для применения в тех случаях, когда выравнивание вала и корпуса затруднено или когда вал может изгибаться, например, в трансмиссионных валах. Наружное кольцо имеет сферическую дорожку качения, центр кривизны которой совпадает с центром подшипника, что позволяет оси внутреннего кольца, шариков и сепаратора свободно вращаться вокруг центра подшипника. Для этого типа обычно используются штампованные стальные сепараторы. Поскольку они имеют малый угол контакта, самоустанавливающиеся шарикоподшипники обладают низкой осевой грузоподъемностью. Допустимая динамическая несоосность составляет примерно 0,07-0,12 радиан (4-7 градусов) при нормальных нагрузках; однако такие углы могут быть недопустимы в зависимости от окружающей конструкции. Характеристики Коррекция несоосности Внутреннее кольцо, шарики и сепаратор свободно вращаются вокруг центра подшипника, что обеспечивает допустимую динамическую несоосность в пределах от 0,07 до 0,12 радиан (от 4 до 7 градусов) при нормальных нагрузках. Идеально подходят для сложных креплений Самоустанавливающиеся шарикоподшипники подходят для применения в тех случаях, когда вал изгибается и когда трудно выровнять вал и корпус (валы трансмиссии и т.д.) Области применения Редукторы/скоростные редукторы
