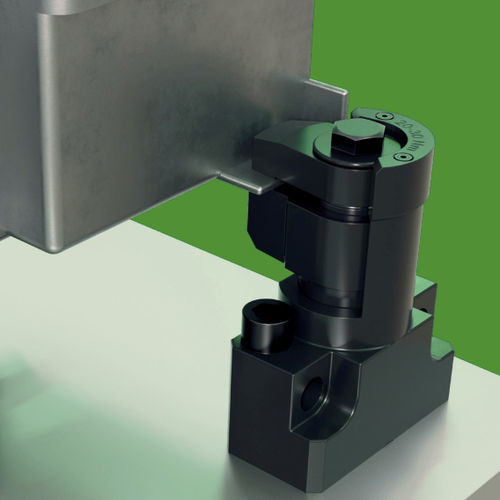

Плавучая зажим 04423

ручнаяповоротнаяиз стали

Плавающие зажимы, сталь Материал Корпус и губки из стали. Ограничитель алюминиевый. Версия Корпус с черным оксидированием. Губки нитроуглеродистые и черные оксидированные. Ограничитель черный анодированный. Примечание Плавающий зажим используется для зажима и поддержки выступающих точек зажима на деталях. Он предотвращает вибрации и прогиб во время обработки. Метод работы 1. Надавите на плавающий зажим вниз. 2. Поверните губки до упора. Теперь плавающая губка плавающего зажима должна упираться в нижнюю сторону заготовки. 3. Затяните плавающий зажим шестигранной гайкой (соблюдайте минимальный и максимальный момент затяжки). Во время зажима заготовка зажимается и одновременно поддерживается. 4. Для освобождения выполните процедуру в обратном порядке. Сборка Установите диапазон высоты и диапазон поворота, затем прикрепите плавающий зажим к кронштейну с помощью отверстий (D1). При установке высоты необходимо учитывать большой припуск сверху. Форма B: Для специальных задач зажима стандартная зажимная губка может быть изменена или заменена. Ссылка на чертеж 1) Сменная губка 2) Винт с головкой M6 ISO 4762 3) Место крепления зажимной губки
