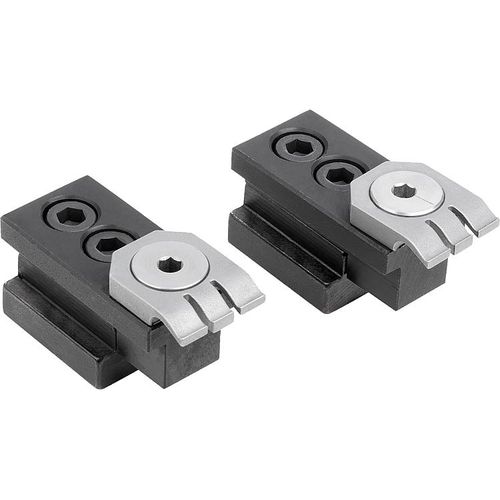

Плоский зажим, сталь для Т-образного пазового отверстия
Описание
Материал:
Стальное тело.
Зажимной элемент и упор из пружинной стали.
Версия:
Базовый элемент закален.
Примечание для заказа:
В код заказа входит одна пара, состоящая из зажимного элемента и упора.
Примечание:
Поворачивая кулачковый винт на зажимном элементе, заготовка принудительно опускается вниз (положительное усилие вниз). Кроме того, зажимной элемент прижимает заготовку к упору, обеспечивая тем самым плоскую параллельную посадку.
Сторона упора служит для точного воспроизведения.
Кулачковая ступица: 1,2 мм.
Приложение:
Подходит для зажима нескольких и отдельных деталей на креплениях и Т-образных пазовых столах.
Ссылка на чертеж:
1) Кулачковый винт
2) Зажимной элемент
3) Остановиться
4) Тело
---
