Плавучий зажимное приспособление 04421

механическийдля мехобработкидля обрабатываемых деталей

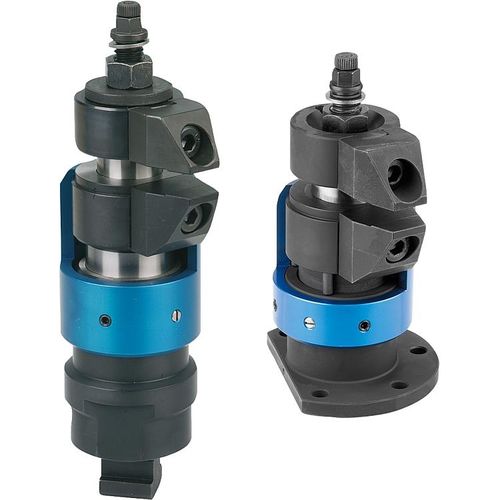

Плавающий зажим с отдельным зажимом заготовки и блокировкой Материал: Корпус основания и челюсти стальные. Корпус алюминиевый. Версия: Тело азотировано, черное окислено и заземлено. Челюсти азотированы и окислены черным. Корпус синий анодированный. Примечание: Плавающий зажим используется для зажима и поддержки точек нависания на тонкостенных, чувствительных и податливых деталях. Он предотвращает вибрацию и изгиб во время обработки. Тип операции: 1. Надавите на плавающий зажим. 2. Вставь челюсти. Нижняя челюсть соприкасается с заготовкой с помощью легкой пружины. 3. Затяните шестигранную гайку AF 18 с макс. 15 Нм крутящий момент. Губки зажимают заготовку, зажим еще плавает. 4. Затяните гайку с шестигранной головкой AF 10 с макс. 10 Нм крутящего момента. Процесс зажима завершен. 5. Поменяйте процесс, чтобы освободить. Ассамблея: Форма А: Закрепите плавающий зажим на приспособлении с помощью винта М12. Отрегулируйте ограничитель высоты и диапазон поворота с помощью синей втулки и зафиксируйте с помощью стопорных винтов 3x2,5 мм. При регулировке высоты оставьте большой зазор сверху. Для безопасной работы резьбовое отверстие M12 должно быть всегда закрыто. При специфических условиях зажима стандартные губки могут быть изменены или заменены. Форма В: Закрепить плавающий зажим с помощью крепежных отверстий М6 на креплении. С помощью синей регулировочной втулки и зажима с помощью стопорных винтов (4x AF 2.5) отрегулируйте высоту упора и диапазон вращения. При установке ограничения по высоте дайте достаточно люфта сверху. Для особых случаев зажима стандартные пластины зажимных губок могут быть модифицированы или заменены.
