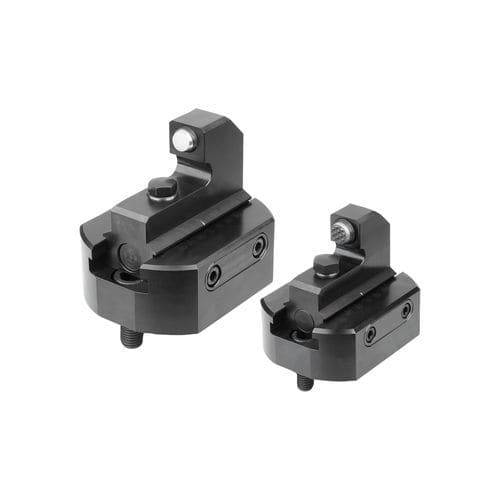

Фиксированный упор с поворотной вставкой для системы зажима при протяжке
Описание продукта
Фиксированный упор с поворотной вставкой для предварительной обработки для прямого зажима и для обработки заготовок.
Материал
Сталь.
Версия
Корпус черный оксидированный.
Примечание
Неподвижный упор с поворотной вставкой используется как аналог зажимного элемента с поворотной вставкой 04486-02. Благодаря чрезвычайно прочной конструкции и компактному дизайну неподвижный упор подходит для предварительной обработки для прямого зажима (OP10) с 5-осевой модульной системой зажима и для зажима черновых деталей любых плит и других заготовок.
Встроенный самоцентрирующийся вкладыш позволяет точке зажима адаптироваться к геометрии заготовки. Это означает, что можно быстро и надежно зажимать даже косые геометрические формы заготовок.
Различные типы самоцентрирующихся накладок охватывают широкий диапазон применения.
Благодаря двум размерам системы и бесступенчатой регулировке зажимной системы можно зажать заготовку любого размера.
Высоту зажима заготовки можно гибко регулировать с помощью различных позиционирующих ножек и точной регулировки.
Интерфейс для пластин с сеткой (размер сетки 40/50) и для системы зажима с нулевой точкой UNILOCK входят в стандартную комплектацию.
Преимущества
- Зажим заготовок косой геометрии.
- Горизонтальная регулировка.
- Возможна различная высота посадки заготовки.
- Встроенная точная регулировка высоты зажима.
Объем поставки
1 неподвижный упор с поворотной вставкой.
1 позиционирующая лапка 02040-2081.
Ссылка на чертеж
1) Внимание: Опасность деформации!
В этой зоне запрещается применять зажимные клещи!
Форма A: Гладкая самоцентрирующаяся накладка
Форма B: Самоцентрирующаяся накладка со вставкой из POM
Форма C: самоцентрирующаяся накладка с зазубринами
Форма D: самоцентрирующаяся накладка с твердосплавной вставкой
---
