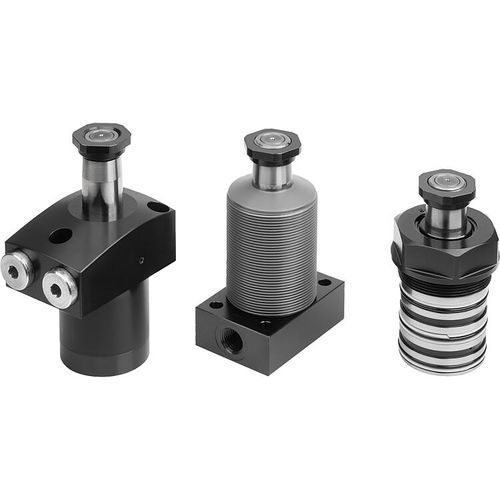

Зажимное устройство двойного действия 04368-20

гидравлическийдля обрабатываемых деталейповоротный

Поворотные зажимы, гидравлические двойного/одностороннего действия с пружинным возвратом Поворотные зажимы предназначены для зажимных приспособлений, где точки зажима должны быть свободны во время снятия или установки заготовки. Эти поворотные зажимы работают как тяговые цилиндры одностороннего или двухстороннего действия. На выбор предлагается три типа корпуса для поворотных зажимов, а также различные методы приведения в действие. Зажимное движение инициируется комбинированным движением поворота и хода. Фактическое перемещение зажима происходит с помощью линейного перемещения. Предлагается широкий выбор вариантов с углом поворота влево или вправо до 90°. Поворотные зажимы очень долговечны, так как имеют металлический сбрасыватель, защищающий от стружки. Кроме того, защита от перегрузки предохраняет поворотный механизм от повреждения в случае блокировки процесса поворота. Материал: Корпус и поршень из стали. Уплотнение NBR Исполнение: Корпус с черным оксидированием. Поршень закален. Примечание: Если допустимый объемный расход на поворотном зажиме может быть превышен, необходимо установить промежуточный дроссельный обратный клапан. Допустимое рабочее давление поворотных зажимов зависит от длины зажимного рычага. При монтаже зажимные рычаги должны быть зафиксированы, чтобы не повредить шариковую направляющую поворотного зажима. В зависимости от вентиляционного соединения, агломерационный фильтр поворотных зажимов одностороннего действия должен быть заменен резьбовой пробкой.
