Механический зажимное приспособление 04431-12кулачковыйдля обрабатываемых деталейдля мехобработки
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- механический, кулачковый
- Место применения
- для обрабатываемых деталей, для мехобработки
- Другие характеристики
- из полированной стали, быстрый, с эксцентриком
- Сила
0,3 kN, 0,5 kN, 0,7 kN
Описание

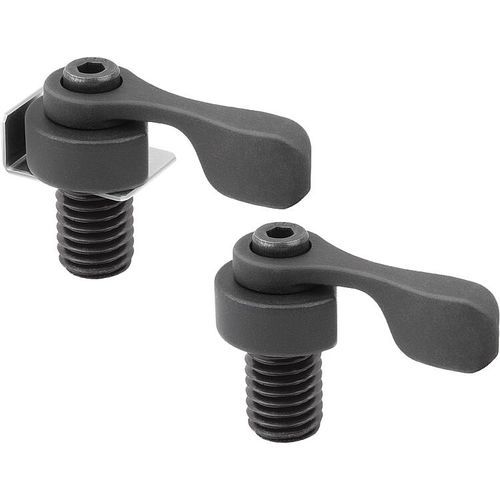

Кулачковые зажимы, сталь с рычагом натяжения
Материал:
Углеродистая сталь.
Исполнение:
Черное оксидированное.
Примечание:
Размер A относится к расстоянию от заготовки до центра винта (кулачковый винт).
Для уменьшения царапин на заготовке рекомендуется использовать форму B с зажимной пластиной.
Шестигранный ключ на рычаге натяжения позволяет устанавливать рычаг с шагом 60°, выравнивая его в соответствии с требованиями пользователя.
Преимущества:
- Компактная конструкция
- Быстрое и легкое зажатие детали
- Зажим без инструмента с помощью натяжного рычага
Дополнительное оборудование:
Зажимная пластина 04431-15.
Ссылка на чертеж:
(1) Зажимной винт
(2) Пружинная шайба
(3) Рычаг натяжения
(4) Шестигранный ключ
(5) Кулачковый зажим
(6) Зажимная пластина
---
