Система зажима с нулевой точкой для обработки 5 осей 42201-15-135981250

из сталипрочнаямодульная

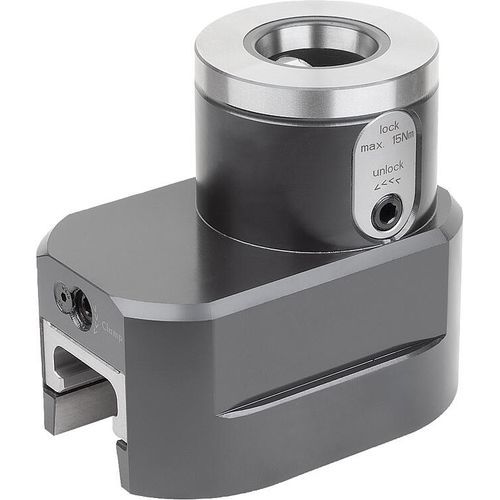

UNILOCK 5-осевой базовый модуль системы VARIO размер 80 мм МАТЕРИАЛ Углеродистая сталь. ВЕРСИЯ Основной корпус оксидирован. Контактные поверхности закалены и отшлифованы. ПРИМЕЧАНИЕ 5-осевой базовый модуль UNILOCK VARIO обеспечивает гибкое позиционирование при зажиме заготовок и приспособлений. Базовый модуль VARIO может быть установлен с помощью одного или двух зажимных штифтов UNILOCK, расположенных в направляющей в основании. При использовании двух зажимных штифтов рельс направляется между зажимными штифтами и может перемещаться вперед или назад только в направлении зажимных штифтов. При использовании только одного зажимного штифта UNILOCK базовый модуль VARIO может свободно вращаться. Положение фиксируется с помощью винта с шестигранной головкой на задней стороне. Таким образом, можно добиться переменных размеров калибров. Этот базовый модуль часто используется в качестве третьей или четвертой точки зажима. При использовании зажимного пальца UNILOCK в сочетании с крепежными винтами M10, M12, M16 возможны следующие усилия зажима: - Усилие зажима (M10) 35 000 Н - Зажимное усилие (M12) 50 000 Н - Зажимное усилие (M16) 75 000 Н Зажимное усилие с винтами с головкой DIN EN ISO 4762 -12.9 Зажимные штифты могут быть зажаты только в сочетании с установленным сменным блоком в зажимном модуле. Постоянный размер зажимного болта благодаря 5-осевой модульной системе зажима 80 и совместимость с пневматическими системами зажима нулевой точки гарантируют разнообразные комбинации возможностей применения. ТЕХНИЧЕСКИЕ ДАННЫЕ - Тяговое усилие 15 кН. - Момент затяжки 15 Нм. - Точность повторения ≤ 0,005 мм. ПРЕИМУЩЕСТВА - Регулируемый, гибкий базовый модуль. - Механическое приведение в действие. - Позиционирование через короткий конус. - Высокая сила тяги. - Оптимизация времени установки.
