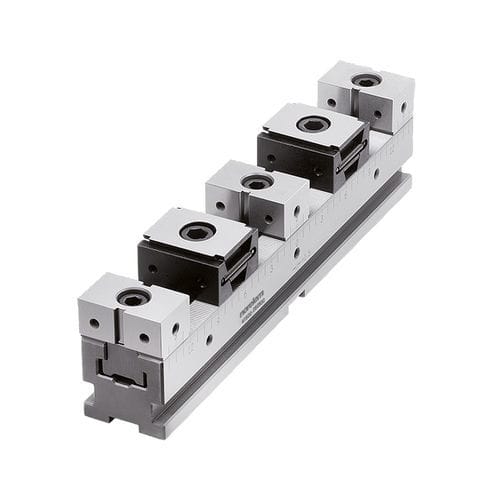

Множественная система уплотнения 41510 series

механическаяручнаядля обрабатываемых деталей

Многозажимная система двусторонних клиновых зажимов Неподвижные челюсти ES Материал: Зажимная планка и неподвижный упор из инструментальной стали. Клиновой зажим из низкоуглеродистой стали. Исполнение: Зажимная планка и неподвижный упор закалены и отшлифованы (HRC 55 ± 2). Клиновой зажим закален и покрыт черным оксидом. Примечание: Мультизажимная система может крепиться с помощью различных интерфейсов. 1. Боковая зажимная кромка для набора когтевых зажимов. Когтевые зажимы могут быть закреплены в любом положении. 2. Отверстия для винтов с головкой DIN. 3. Отверстия Ø25 мм для обычных систем зажима с нулевой точкой с шагом 200 мм. 4. Отверстия Ø16 мм для систем зажима с нулевой точкой с шагом 96 мм. 5. Три центровочных паза 18H7 для поперечного и продольного выравнивания на столах с Т-образными пазами. 6. Расширенные отверстия Ø12F7 и Ø16F7 для систем сетки 40 и 50 мм. Доступны три варианта исполнения: - Многозажимная система с двусторонним клиновым зажимом с неподвижной губкой OS / 41510. - Многозажимная система с двусторонним клиновым зажимом с фиксированной губкой DS / 41510-10. - Многозажимная система с односторонним клиновым зажимом с фиксированной губкой OS / 41510-20. Применение: Несколько многозажимных систем различной длины могут быть установлены одна за другой или рядом друг с другом. Прецизионные зубья обеспечивают высокоточное позиционирование неподвижных губок. Благодаря боковым делениям на зажимных направляющих каждое положение неподвижных губок может быть идентично задокументировано и переустановлено. Стопоры могут быть установлены в резьбовые отверстия на боковой стороне. При вращении зажимного винта зажимные сегменты перемещаются наружу и прижимают заготовки к неподвижным губкам.
