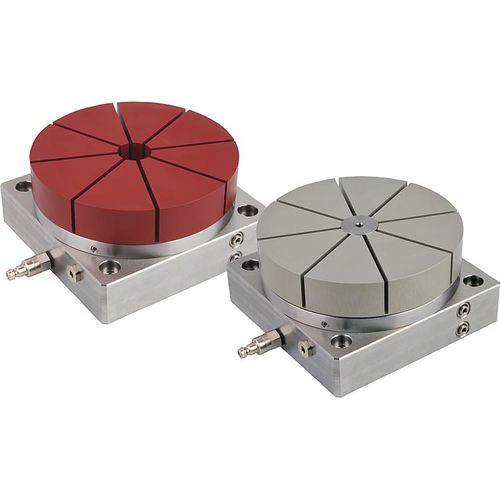

Положительная зажимая система для плит решетки
Материал:
Плита фланца, поршени и сталь тела.
Уплотнения NBR.
Ранг 8,8 ISO 4762 EN DIN винтов.
Алюминий Collet.
Версия:
Служат фланцем плита, поршень и тело ржавчин-устойчивые, яркий.
Гальванизированные винты.
Collet красный или анодированное ясное.
Примечание:
Machinable система collet с базовой платиной для устанавливать на плитах решетки тангажа 50mm. Плиту фланца можно использовать для внешних или внутренних зажимая collets. Контур workpiece, который нужно зажать подвергается механической обработке в collet. Свободного формата и несимметричные контуры можно зажать.
Интегрированный пакет весны производит зажимая силу kN 5,8. Зажимая силу можно поднять к kN 43,5 пневматический пост-зажимать. Струбцина выпущена путем дуть обжатый воздух на более низкую поверхность поршеня нажимая поршень вверх и выпуская зажимая силу на collet.
Зажимающ перемещение 0,2 mm.
Точность повторения < 0,01 mm.
Аксессуар:
Collet для внешние или внутренние зажимая 03179
---
