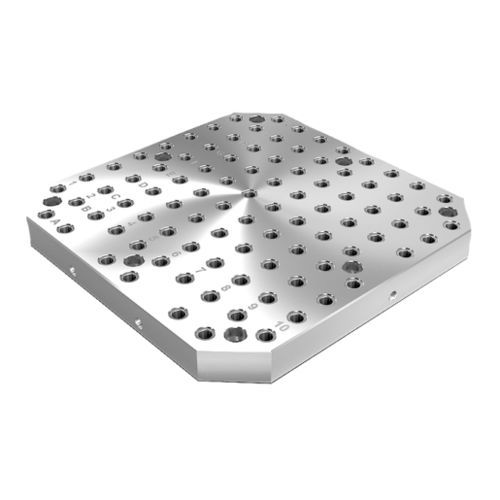

Зажимная пластина 01148

Подложки, серый чугун с отверстиями под решетку МАТЕРИАЛ GJL 300. ВЕРСИЯ Опорные и монтажные поверхности шлифованные ПРИМЕЧАНИЕ Расстояние между сетками 50 ±0,02 мм. Пластины с отверстиями под сетку используются для создания модульных приспособлений. Эти плиты устанавливаются и крепятся непосредственно на столах станков. Отверстия сетки с буквенно-цифровой маркировкой гарантируют определенное расположение зажимных элементов при повторных установках. Плиты соответствуют столам для станков по DIN 55201 и JIS 6337-1980. Фиксирующие штифты для установки пластин на столы станков по DIN 55201 заказываются отдельно. Защитные заглушки для заглушки неиспользуемых отверстий решетки заказываются отдельно. Кольцевые болты для подъема входят в комплект поставки. Другие размеры по запросу. ССЫЛКА НА ЧЕРТЕЖ 1) отверстие в решетке 2) отверстие для винта с головкой DIN 912 (D3/D4)
