Зажимной патрон для деталей для точной механики 41194 series

для фрезерованиядля сверленияиз стали

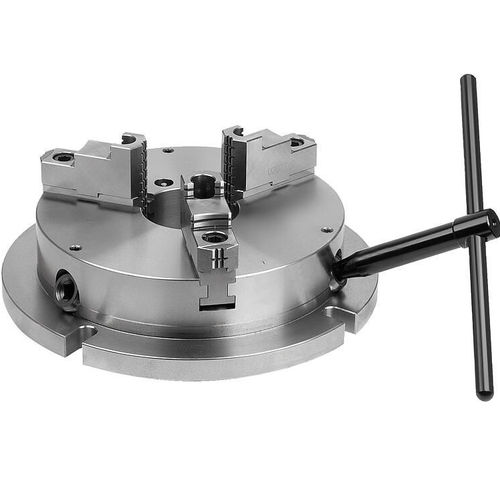

Стационарный 3-кулачковый стальной патрон Описание продукции: Стационарные 3-кулачковые патроны особенно подходят для центрирования заготовок на сверлильных и фрезерных станках. Гибкое расположение жестких и мягких губок позволяет легко удерживать заготовки различных размеров и форм на внешней или внутренней поверхности. Материал: Сталь. Исполнение: Контактные поверхности на основании шлифованные Челюстные пластины закаленные, шлифованные. Примечание: При монтаже обратите внимание на номера губок. Патроны имеют прецизионную шлифовку. Допуски W, X, Y, Z между патронами находятся в пределах 0,05 мм. Точность повторения при центрическом зажиме с жесткими губками составляет 0,02 мм. Подвижные основания губок приводятся в движение внутренней пластиной прокрутки. Вращение шестерни передает усилие через спиральную пластину на основания губок и создает синхронное движение губок внутрь или наружу. Недостаточная смазка приводит к чрезмерному износу и снижению усилия зажима. Пожалуйста, соблюдайте регулярные интервалы смазки. Преимущества: Точность повторения при центрическом зажиме составляет 0,02 мм. Плоская конструкция. Для сверлильных и фрезерных станков. Корпус прецизионно отшлифован. Оптимальный доступ к системе смазки. Широкое отверстие патрона для удержания пруткового материала. Приводится в действие с помощью шестигранного ключа. Быстрая и простая эксплуатация. К основаниям губок можно также прикрепить мягкие губки. Аксессуар: 41194-15 Стальные губки, мягкие Поставляется с Ключ для затяжки.
