Оптический компонент для оптоволокон LV series

оптомеханическиймодульный

Обзор
Набор модульных осветительных компонентов и универсальных эпи‑осветителей для промышленных составных микроскопов Nikon серии LV. Страница описывает варианты с галогенным, волоконным, светодиодным и люминесцентным (флуоресцентным) освещением и их совместимость с вертикальными микроскопами LV.

Галогенное освещение

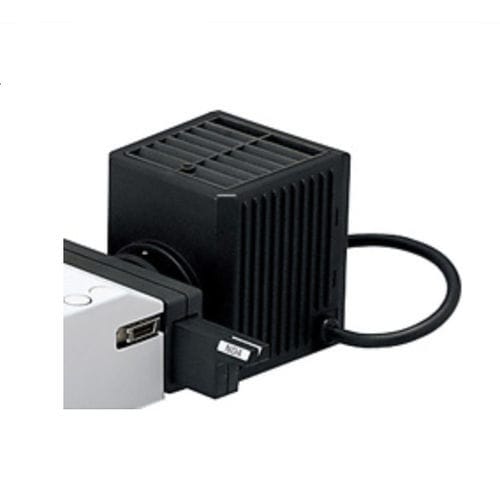

Высокая интенсивность: ламповый блок 12V‑50W — LV‑LH50PC. Несмотря на номинал 12V‑50W, выходная яркость сопоставима или превышает некоторые 12V‑100W источники. Низкое энергопотребление способствует компактному дизайну микроскопа и уменьшает дефокусировку из‑за нагрева.

Волоконное освещение

• Предцентрированная волоконная подсветка HG — Intensilight (для LV‑UEPI2 / LV‑UEPI2A).
• После замены лампы не требуется центровка или подстройка фокуса.
• Источник света можно разместить удалённо, чтобы уменьшить нагрев и электрические помехи у микроскопа.
• Шесть уровней интенсивности (3 %–100 %) и встроенная шторка.
• Средний ресурс лампы ≈ 2000 часов для минимизации замен и эксплуатационных расходов.
• Рекомендуется моторизованная версия для LV150NA и LV100NDA.
• Управление: опциональный пульт дистанционного управления или управление с ПК через Nikon NIS‑Elements.

Флуоресцентная LED‑система D-LEDI
D‑LEDI — LED‑источник, предназначенный для флуоресцентной визуализации на вертикальных промышленных ручных микроскопах Nikon. Оснащён мощными светодиодами в четырёх диапазонах волн (385 нм, 488 нм, 550 нм, 621 нм). Управление через эргономичный пульт или ПК (NIS‑Elements). Длительный срок службы без расходных ламп; подходит для наблюдений при высоких увеличениях при низких вибрациях системы. Оптимизирован для ECLIPSE LV150N и LV100ND.

Универсальные эпи‑осветители
LV-UEPI-N
Универсальный эпи‑осветитель, поддерживающий:

• Яркостную (brightfield) смену
• Тёмное поле (darkfield)
• Простую поляризацию
• DIC (дифференциальный интерференционный контраст)
• Двухлучевую интерферометрию

LV-UEPI2
Передовая оптика для широкого круга методов наблюдения: яркое поле, тёмное поле, простая поляризация, наблюдение с компенсацией первого порядка (красный компенсатор), DIC, эпи‑флуоресценция (возможна UV‑возбуждение), UV‑поляризованная эпи‑флуоресценция и двухлучевая интерферометрия. Автоматическое поддержание оптимальных параметров освещения (апертурная диафрагма, шторка, фильтры, включая диффузор и ND‑фильтр) позволяет оператору сосредоточиться на наблюдении.

LV-UEPI2A (моторизованный)
Моторизованный универсальный эпи‑осветитель: моторизованы барабан для смены освещения, апертурная диафрагма и регулятор напряжения освещения для точного воспроизведения условий освещения и стабильной съёмки изображений. Апертурa автоматически оптимизируется в зависимости от объектива и техники освещения, при этом доступен ручной обход. В конфигурации с контроллером LV‑ECON E регулировка доступна с контроллера или подключённого ПК.

LED‑осветитель
LV-EPILED
Белый LED‑осветитель, оптимизированный для яркостной (brightfield) визуализации. Лёгкий и компактный; управляется через встроенный блок питания/контроллер; возможна внешняя интеграция через LV‑ECON E. Все описанные осветители разработаны для серии LV.

Технические характеристики / ключевые особенности

• Семейство продуктов: модульные компоненты освещения для промышленных составных микроскопов Nikon серии LV.
• Галогенное ламповое гнездо LV‑LH50PC: номинал 12V‑50W; яркость сопоставима или выше 12V‑100W; снижение термической дефокусировки; низкое энергопотребление.
• Intensilight HG (волоконная подсветка): предцентрированная; 6 уровней интенсивности (3 %–100 %); встроенная шторка; ресурс лампы ≈ 2000 ч; дистанционное или ПК‑управление; доступна моторизованная версия.
• D‑LEDI: флуоресцентные LED на 385 нм, 488 нм, 550 нм, 621 нм; длительный срок службы; управление с ПК или пульта; оптимизирован для LV150N и LV100ND.
• LV‑UEPI‑N: поддержка яркого поля, тёмного поля, поляризации, DIC, двухлучевой интерферометрии.
• LV‑UEPI2: автоматическая оптимизация апертурной диафрагмы, шторки и фильтров; поддерживает brightfield/darkfield, поляризацию, наблюдение с компенсацией первого порядка, DIC, эпи‑флуоресценцию (включая UV), UV‑поляризованную эпи‑флуоресценцию и двухлучевую интерферометрию.
• LV‑UEPI2A: моторизованный барабан, моторизованная апертурная диафрагма и моторизованный регулятор освещения; совместим с LV‑ECON E и управлением с ПК.
• LV‑EPILED: белый LED для brightfield, компактный и лёгкий; внешнее управление через LV‑ECON E.
• Рекомендованная совместимость: микроскопы серии LV (например, LV150NA, LV100NDA, LV100ND, LV150N); возможна совместимость с некоторыми моделями ECLIPSE в зависимости от конфигурации.
