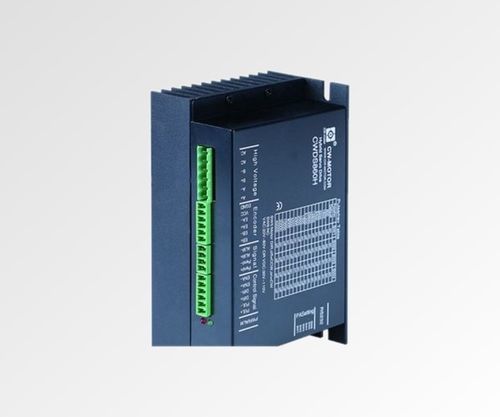

Сервовариатор DC CWDS860H

ACдвухфазныйшаговый 2-фазный

Обзор продукта
CWDS860H — 2‑фазный шаговый серво‑драйвер с замкнутым контуром, поддерживает до 8 A и широкий диапазон входного напряжения (20–90 VAC или 24–110 VDC). Корпус 108 x 100 x 60 мм улучшает отвод тепла для промышленных приложений замкнутого управления движением.

Ключевые моменты

• Управление в замкнутом контуре — без пропуска шагов
• Широкий диапазон напряжения: 20–90 VAC или 24–110 VDC
• Выходной ток: 8 A
• 32‑битный DSP с векторным алгоритмом управления
• Примерно 30% рост скорости по сравнению с предыдущим поколением
• Компактный корпус 108 x 100 x 60 мм

Краткие характеристики
Фазы — 2
Выходной ток (A) — 0–8.0
Входное напряжение — 20–90 VAC или 24–110 VDC
Микрошаг — 51200 шагов/об
Габариты (мм) — 108 x 100 x 60
Управляющий сигнал — Импульс / Направление

Полные спецификации
Входное напряжение — 20–90 VAC или 24–110 VDC
Выходной ток — 0–8 A
Разрешение энкодера — 1000 PPR
Управляющий сигнал — Pulse/Direction или CW/CCW
Частота импульсов — 0–200 kHz
Процессор — 32‑битный DSP
Габариты — 108 x 100 x 60 mm
Вес — 0.9 kg

Механический чертеж
Механический чертеж предоставлен для справки по монтажу и размерам (корпус 108 x 100 x 60 мм).

Технические характеристики

• Модель: CWDS860H
• Бренд: NEOTON MOTOR
• Тип: 2‑фазный шаговый серво‑драйвер с замкнутым контуром
• Выходной ток: до 8.0 A
• Входное напряжение: 20–90 VAC или 24–110 VDC
• Микрошаги: 51200 шагов/об
• Разрешение энкодера: 1000 PPR
• Управляющие сигналы: Pulse/Direction или CW/CCW
• Частота импульсов: 0–200 kHz
• Процессор: 32‑битный DSP с векторным алгоритмом управления
• Производительность: ~30% увеличение скорости по сравнению с предыдущим поколением
• Габариты корпуса: 108 x 100 x 60 mm
• Вес: 0.9 kg
