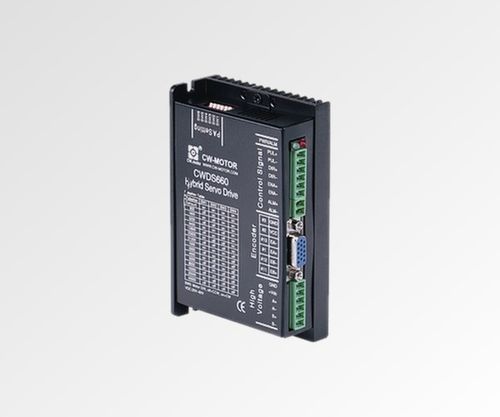

Сервовариатор DC CWDS660

двухфазныйшаговый 2-фазныйдля кодирующего устройства

Обзор продукта
CWDS660 — это 2‑фазный серводрайвер шагового двигателя с замкнутым контуром, разработанный для устранения ограничений систем с открытым контуром. Поддерживает до 6 A при 20–60 VDC и использует 32‑битный DSP с векторным управлением для предотвращения пропусков шагов, снижения тепловыделения и повышения скорости примерно на 30 %. Заводская векторная настройка исключает необходимость ручной подстройки параметров.

Ключевые особенности

• Управление с замкнутым контуром — отсутствие пропусков шагов
• 32‑битный DSP с алгоритмом векторного управления
• Прирост скорости ≈ 30 % по сравнению с открытым контуром
• Снижение тепловыделения
• Не требуется настройка параметров
• Компактный корпус 118 x 75 x 34 мм

Основные характеристики

• Фазы: 2
• Выходной ток (A): 0–6,0 (номинально до 6 A)
• Входное напряжение (VDC): 20–60
• Микрошаговая дискретность: 51 200 шагов/об
• Разрешение энкодера: 1000 PPR
• Масса: 0,255–0,3 кг
• Габариты (мм): 118 x 75 x 34

Электрические характеристики
Входное напряжение: 20–60 VDC
Выходной ток: 0–6 A
Разрешение энкодера: 1000 PPR
Управляющий сигнал: Pulse/Direction или CW/CCW
Частота импульсов: 0–200 кГц
Процессор: 32‑битный DSP
Габариты: 118 x 75 x 34 мм
Масса: 0,255–0,3 кг

Механический чертеж
Механический чертеж для CWDS660 доступен (иллюстрация/схема на странице продукта).

Характеристики / технические спецификации

• Модель: CWDS660
• Фазы: 2
• Входное напряжение: 20–60 VDC
• Выходной ток: 0–6 A (номинально до 6 A)
• Микрошаговая дискретность: 51 200 шагов/об
• Разрешение энкодера: 1000 PPR
• Типы управляющих сигналов: Pulse/Direction или CW/CCW
• Макс. частота импульсов: 0–200 кГц
• Процессор: 32‑битный DSP
• Производительность: ≈ 30 % прирост скорости по сравнению с открытым контуром, снижение тепловыделения
• Форм‑фактор / Габариты: 118 x 75 x 34 мм
• Масса: указана 0,255 кг (карточка продукта) и 0,3 кг (полные спецификации)
• Не требуется настройка параметров (заводская/векторная настройка)
