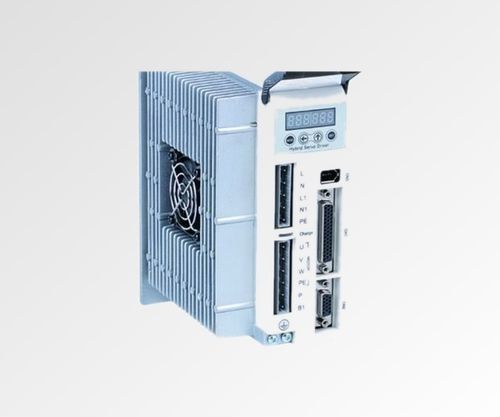

3-фазный сервовариатор SS2206

шаговый 3-фазный110-230Вс закрытым контуром

Обзор продукта
SS2206 — 3‑фазный серво‑драйвер шагового двигателя с замкнутым контуром, предназначенный для международных промышленных применений. Поддерживает вход 110–230VAC, обеспечивает до 6A выходного тока и размещён в компактном корпусе 180 x 140 x 70 мм. Встроенный 32‑битный DSP с векторным управлением улучшает динамику, поддерживается высокая разрешающая способность микрошагов и обратная связь с энкодером для точной работы в замкнутом контуре.

Ключевые характеристики

• 3‑фазное управление с замкнутым контуром
• Широкий диапазон входного напряжения: 110–230VAC
• Компактный корпус: 180 x 140 x 70 мм
• Выходной ток до 6A (0–6A)
• 32‑битный DSP с векторным алгоритмом управления
• Прирост скорости примерно 30% (заявление производителя)

Краткие спецификации

• Фазы: 3
• Выходной ток (A): 6.0 (ключевая спецификация) / 0–6A (электрическая таблица)
• Входное напряжение (VAC): 110–230
• Разрешение микрошагов: 51200 шагов/об
• Разрешение энкодера: 1000 PPR
• Вес: 1,395 кг (карточка продукта) / 1,5 кг (таблица электрических спецификаций)
• Габариты (мм): 180 x 140 x 70

Электрические характеристики

• Входное напряжение: 110–230VAC
• Выходной ток: 0–6A
• Количество фаз: 3
• Разрешение энкодера: 1000 PPR
• Управляющий сигнал: Pulse/Direction или CW/CCW
• Частота импульсов: 0–200 kHz
• Процессор: 32‑битный DSP
• Габариты: 180 x 140 x 70 mm
• Вес: 1,5 кг

Механический чертёж
Механический чертёж для SS2206 доступен; см. изображения продукта для размерного чертежа.

Характеристики / Технические спецификации

• Модель: SS2206
• Топология: 3‑фазный серво‑драйвер шагового двигателя с замкнутым контуром
• Входное напряжение: 110–230VAC
• Выходной ток: до 6A (0–6A)
• Разрешение микрошагов: 51200 шагов/об
• Разрешение энкодера: 1000 PPR
• Поддерживаемые сигналы управления: Pulse/Direction или CW/CCW
• Диапазон частот импульсов: 0–200 kHz
• Процессор: 32‑битный DSP с векторным алгоритмом управления
• Производительность: ~30% прирост скорости (по заявлению производителя)
• Габариты: 180 x 140 x 70 mm
• Вес: в карточке продукта указано 1,395 кг, в таблице электрических спецификаций — 1,5 кг
