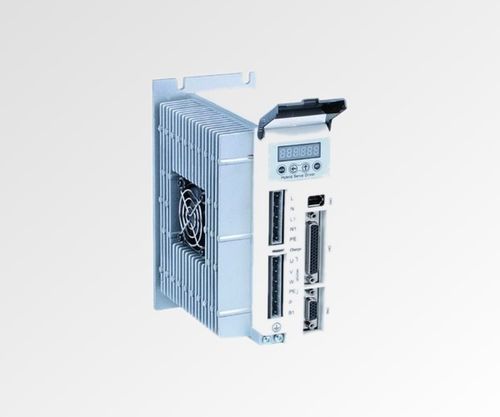

3-фазный сервовариатор SS1106

шаговыйс закрытым контуром

Обзор продукта
SS1106 — это 3-фазный шаговый сервопривод с замкнутым контуром и питанием от сети (70–130 VAC) в корпусе размером 180 x 140 x 70 мм. Поддерживает до 6 A выходного тока и обеспечивает плавную точную 3‑фазную работу в замкнутом контуре, подходящую для промышленных систем автоматизации с питанием от переменного тока.

Ключевые особенности

• 3‑фазное управление с замкнутым контуром
• Питание от сети (70–130 VAC)
• Корпус 180 x 140 x 70 мм
• Макс. выходной ток 6 A
• 32‑битный DSP с векторным алгоритмом управления
• ~30% повышение скорости по сравнению с предыдущим поколением

Краткие характеристики

• Фазы: 3
• Выходной ток (A): 6.0
• Входное напряжение (VAC): 70–130
• Разрешение микрошагов: 51200 шагов/об
• Габариты (мм): 180 x 140 x 70
• Управляющий сигнал: Импульс/Направление

Электрические характеристики
Входное напряжение: 70–130 VAC
Выходной ток: 0–6 A
Число фаз: 3
Поддерживаемое разрешение энкодера: 1000 PPR
Режимы управляющего сигнала: Импульс/Направление или CW/CCW
Частота импульсов: 0–200 kHz
Процессор: 32‑битный DSP
Габариты: 180 x 140 x 70 мм
Вес: 1,5 кг

Механика
Доступен чертеж, показывающий точки крепления и размеры корпуса SS1106 (180 x 140 x 70 мм).

Функции / Технические характеристики

• Модель: SS1106
• Тип: 3‑фазный шаговый сервопривод с замкнутым контуром
• Входное напряжение: 70–130 VAC
• Максимальный выходной ток: 6 A
• Разрешение микрошагов: 51200 шагов/об
• Поддерживаемое разрешение энкодера: 1000 PPR
• Режимы управляющего сигнала: Импульс/Направление или CW/CCW
• Диапазон частот импульсов: 0–200 kHz
• Процессор: 32‑битный DSP с векторным алгоритмом управления
• Производительность: ~30% повышение скорости vs предыдущего поколения
• Габариты корпуса: 180 x 140 x 70 мм
• Вес: 1,5 кг
