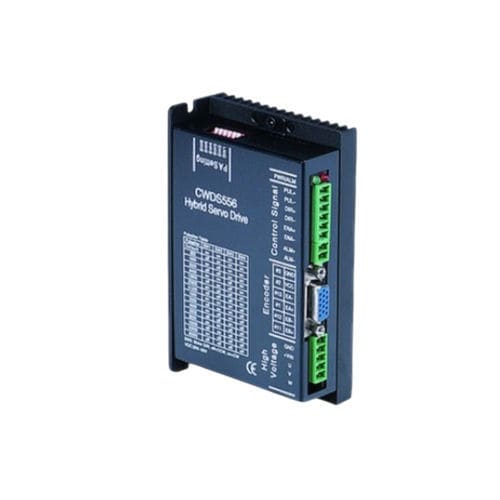

Трехфазовый сервовариатор CWDS556

шаговый 3-фазный20-54 Вкомпактный

Обзор
CWDS556 — трёхфазный шаговый сервопривод с замкнутым контуром, рассчитанный на до 5,6 A при 20–50 V DC. Комбинация трёхфазного замкнутого управления и 32‑битного DSP с векторным управлением обеспечивает плавное движение, высокую надёжность позиционирования и устранение пропусков шагов. Компактные размеры 118 x 75 x 34 mm для удобной интеграции в шкаф управления.

Ключевые преимущества

• Трёхфазное замкнутое управление для стабильного и плавного движения
• Устраняет пропуски шагов, повышая точность позиционирования
• Выходной ток до 5,6 A
• 32‑битный DSP с векторным алгоритмом управления
• Увеличение производительности по скорости до 30% по сравнению с аналогичными драйверами
• Компактный корпус 118 x 75 x 34 mm

Краткие характеристики

• Фазы: 3
• Выходной ток (A): до 5,6
• Входное напряжение (VDC): 20 – 50
• Разрешение микрошагов: 51 200 шагов/об
• Разрешение энкодера: 1000 PPR
• Вес: 0,255 kg (карточка товара) / 0,3 kg (полная таблица спецификаций)
• Габариты (мм): 118 x 75 x 34

Электрические характеристики
Входное напряжение — 20–50 VDC
Выходной ток — 0–5,6 A
Количество фаз — 3
Разрешение энкодера — 1000 PPR
Управляющий сигнал — Pulse/Direction или CW/CCW
Частота импульсов — 0–200 kHz
Процессор — 32‑битный DSP (DSP + векторное управление)
Микрошаги — 51 200 шагов/об
Габариты — 118 x 75 x 34 mm
Вес — 0,255–0,3 kg (в зависимости от источника)

Механический чертеж
Доступен механический чертеж CWDS556 с размерами и деталями крепления для установки в панель или шасси.

Особенности / Технические характеристики

• Входное напряжение: 20–50 VDC
• Выходной ток: до 5,6 A
• Количество фаз: 3
• Разрешение энкодера: 1000 PPR
• Управляющий сигнал: Pulse/Direction или CW/CCW
• Частота импульсов: 0–200 kHz
• Процессор: 32‑битный DSP с векторным управлением
• Разрешение микрошагов: 51 200 шагов/об
• Габариты: 118 x 75 x 34 mm
• Вес: 0,255 kg (карточка товара) / 0,3 kg (таблица спецификаций)
