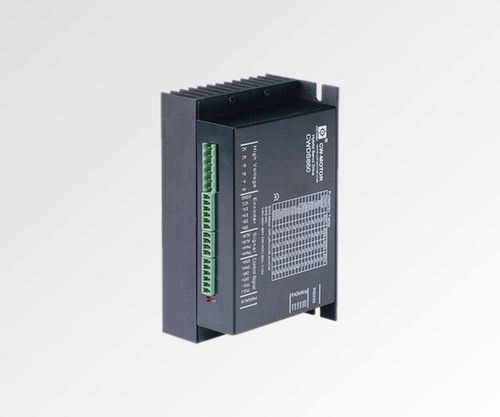

Двухфазный сервовариатор CWDS860

шаговый 2-фазныйдля кодирующего устройствас сервоприводом

Обзор продукта
CWDS860 — 2‑фазный серводрайвер шагового двигателя с замкнутым контуром, обеспечивающий до 8,0 A выходного тока и поддерживающий гибкое питание AC/DC (20–60 VAC или 24–90 VDC). Компактный корпус 150 x 99 x 48 мм обеспечивает улучшенное рассеивание тепла для продолжительной работы при высоком крутящем моменте. DSP с векторным алгоритмом обеспечивает точное позиционирование и улучшенную динамику.

Ключевые моменты

• Замкнутый контур управления — отсутствие пропущенных шагов
• Гибкий входной диапазон AC/DC: 20–60 VAC или 24–90 VDC
• Выходной ток до 8,0 A
• 32‑битный DSP с векторным управлением
• Приблизительно 30% улучшение скорости
• Компактный форм‑фактор 150 x 99 x 48 мм

Краткие характеристики

• Фаза: 2
• Выходной ток: 8,0 A
• Входное напряжение: 20–60 VAC или 24–90 VDC
• Разрешение микрошагов: 51200 шагов/об
• Вес (сводка): 0,575 kg
• Габариты: 150 x 99 x 48 мм

Электрические характеристики (таблица)
Входное напряжение — 20–60 VAC или 24–90 VDC
Выходной ток — 0–8 A
Разрешение энкодера — 1000 PPR
Управляющий сигнал — Pulse/Direction или CW/CCW
Частота импульсов — 0–200 кГц
Процессор — 32‑битный DSP с векторным управлением
Габариты — 150 x 99 x 48 мм
Вес (полные характеристики) — 0,7 kg

Механический чертеж
Предоставлен механический чертеж для модели CWDS860 (точки крепления и размеры для монтажa).

Технические характеристики

• Модель: CWDS860
• Производитель / Бренд: NEOTON MOTOR
• Тип привода: 2‑фазный серводрайвер шагового двигателя с замкнутым контуром
• Максимальный выходной ток: 8 A
• Входное напряжение: 20–60 VAC или 24–90 VDC
• Разрешение микрошагов: 51200 шагов/об
• Разрешение энкодера: 1000 PPR
• Типы управляющих сигналов: Pulse/Direction или CW/CCW
• Частота импульсов: 0–200 кГц
• Процессор: 32‑битный DSP с векторным алгоритмом управления
• Примечание по производительности: ≈30% улучшение скорости (указано)
• Размеры корпуса: 150 x 99 x 48 мм
• Вес (сводка): 0,575 kg
• Вес (полные характеристики): 0,7 kg
• Корпус обеспечивает улучшенное рассеивание тепла для высокомоментных применений
• Включает механический чертеж для справки по монтажу и размерам
