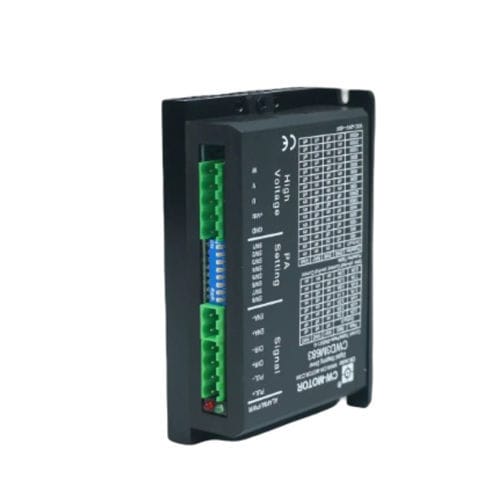

Шаговое управление двигателем CWD3M683

низкого напряжениясо встроенным контроллером

Обзор продукта
CWD3M683 — 3-фазный цифровой шаговый драйвер на базе DSP, поддерживающий выходной ток 3,2–8,3 A и входное напряжение 20–60 VDC. 3-фазная схема в сочетании с 32-битным DSP-процессором и управлением против резонанса обеспечивает плавное и точное движение в компактных промышленных решениях. Размеры: 118 x 75 x 34 мм.

Ключевые моменты

• 3-фазное управление для максимально плавного движения
• 32-битный DSP-процессор с противорезонансным управлением
• Регулируемый выходной ток: 3,2–8,3 A
• Онлайн адаптивный PID‑алгоритм для динамической настройки
• 16 настроек микрошагов до 51 200 шагов/об
• Компактный промышленный корпус (118 x 75 x 34 мм)

Краткие характеристики

• Модель: CWD3M683
• Фаз: 3
• Входное напряжение: 20–60 VDC
• Выходной ток: 3,2–8,3 A
• Микрошаг: до 51 200 шагов/об (16 настроек)
• Вес (краткая карточка): 0,25 кг
• Габариты: 118 x 75 x 34 мм

Электрические характеристики

• Входное напряжение: 20–60 VDC
• Выходной ток: 3,2–8,3 A
• Количество фаз: 3
• Настройки микрошагов: 16 настроек, до 51 200 шагов/об
• Управляющий сигнал: Pulse/Direction или CW/CCW
• Частота импульсов: 0–200 кГц
• Процессор: 32-битный DSP
• Габариты: 118 x 75 x 34 мм
• Вес (полная таблица спецификаций): 0,3 кг

Механический чертеж
Механический чертеж модели CWD3M683 доступен на странице продукта (см. предоставленные изображения и лист размеров).

Технические спецификации

• Модель: CWD3M683
• Фаз: 3
• Входное напряжение: 20–60 VDC
• Выходной ток: 3,2–8,3 A
• Настройки микрошагов: 16 настроек, до 51 200 шагов/об
• Режимы управляющего сигнала: Pulse/Direction или CW/CCW
• Частота импульсов: 0–200 кГц
• Процессор: 32-битный DSP
• Противорезонанс и онлайн адаптивный PID-алгоритм
• Габариты: 118 x 75 x 34 мм
• Вес (краткая карточка): 0,25 кг; Вес (полная таблица): 0,3 кг
• Форм-фактор: Компактный промышленный корпус
