Шаговое 2-фазное управление двигателем CWD860H

Обзор

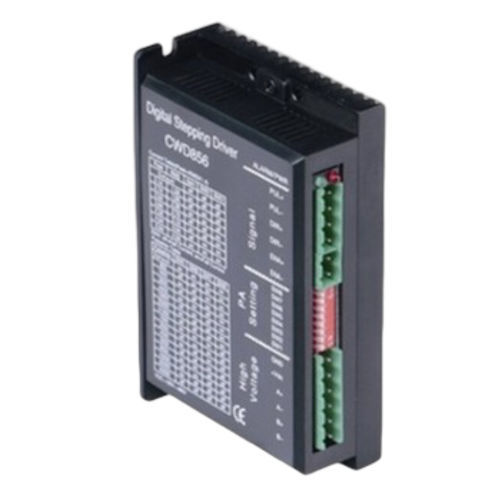

CWD860H — улучшенная 2‑фазная DSP цифровая плата управления шаговым двигателем в корпусе 158×100×60 мм. Поддерживает питание AC или DC (20–80 VAC или 24–90 VDC) и обеспечивает выходной ток 2,4–7,2 A, что делает её пригодной для промышленных высоконагруженных применений, требующих точного микрошагового управления и улучшенного теплоотвода для непрерывной работы.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

• 32‑битный DSP‑процессор с анти‑резонансом
• Улучшенная конструкция отвода тепла для непрерывной работы
• Гибкое питание AC/DC: 20–80 VAC или 24–90 VDC
• Диапазон выходного тока: 2,4–7,2 A
• 16 настроек микрошагов, до 51200 шагов/об
• Компактный форм‑фактор: 158 × 100 × 60 мм

Электрические характеристики
Входное напряжение — 20–80 VAC или 24–90 VDC
Выходной ток — 2,4–7,2 A
Настройки микрошагов — 16 настроек, до 51200 шагов/об
Фазы — 2
Процессор — 32‑битный DSP
Управляющий сигнал — Импульс/Направление или CW/CCW
Частота импульсов — 0–200 kHz
Габариты — 158 × 100 × 60 мм
Вес — 0,73 кг (сводка продукта) и 0,9 кг (в полной таблице спецификаций)

Механический чертеж
Доступен механический чертеж для CWD860H с размерами корпуса и креплений.

Технические характеристики

• Model: CWD860H
• Phase: 2
• Output Current (A): 2.4 ~ 7.2
• Input Voltage: 20~80 VAC or 24~90 VDC
• Microstep: 51200 steps/rev (16 settings)
• Processor: 32‑bit DSP with anti‑resonance
• Control Signal: Pulse/Direction or CW/CCW
• Pulse Frequency: 0–200 kHz
• Dimensions (mm): 158 × 100 × 60
• Weight: 0.73 kg (also listed as 0.9 kg in full specifications)
