Управление двигателем Постоянный ток CWD556

низкого напряжениясо встроенным контроллеромшаговое 2-фазное

Обзор

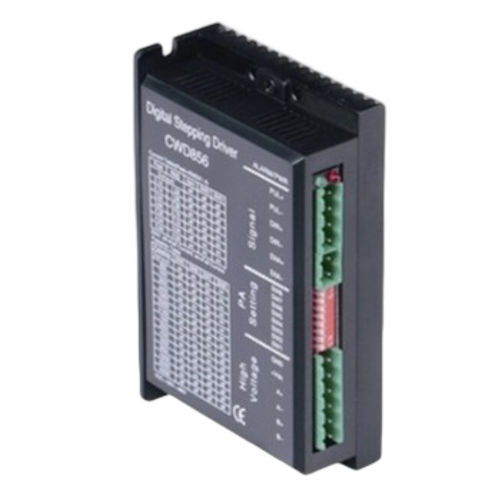

CWD556 — компактный цифровой 2‑фазный шаговый драйвер на базе 32‑битного DSP‑процессора, разработанный для промышленного управления движением. Поддерживает 20–50 VDC и выходные токи от 2,1 до 5,6 A, включает управление против резонанса и онлайн‑адаптивный PID для повышения стабильности, а также оптически развязанные входы управления для надёжной работы в шумных средах.

Ключевые особенности

• 32‑битный DSP‑процессор с управлением против резонанса
• Онлайн‑адаптивный PID‑алгоритм для динамической настройки
• Оптически развязанные входы управления (Pulse/Direction или CW/CCW)
• Низкий уровень шума и вибраций, небольшое повышение температуры
• 16 настроек микрошагов до 51 200 шагов/об
• Компактный корпус: 118 × 75 × 34 мм, вес 0,3 кг

Электрические характеристики

• Модель: CWD556
• Фазы: 2
• Входное напряжение: 20–50 VDC
• Выходной ток: 2,1–5,6 A
• Настройки микрошагов: 16 (до 51 200 шагов/об)
• Сигнал управления: Pulse/Direction или CW/CCW
• Частота импульсов: 0–200 кГц
• Процессор: 32‑битный DSP
• Изоляция: оптически развязанные I/O

Применение

• CNC‑станки, робототехника и автоматизированная сборка
• Индексирующие столы и портальные системы
• Лабораторная и медицинская автоматизация при совместимости
• OEM‑решения и ретрофит существующего оборудования

Механический чертеж
Доступен механический чертеж модели CWD556 с указанием точек крепления и размерных деталей (118 × 75 × 34 мм).

Технические характеристики

• Габариты: 118 × 75 × 34 мм
• Вес: 0,3 кг
• Температура эксплуатации: стандартный промышленный диапазон (см. паспортизацию)
• Входы: оптическая развязка для повышения помехоустойчивости
