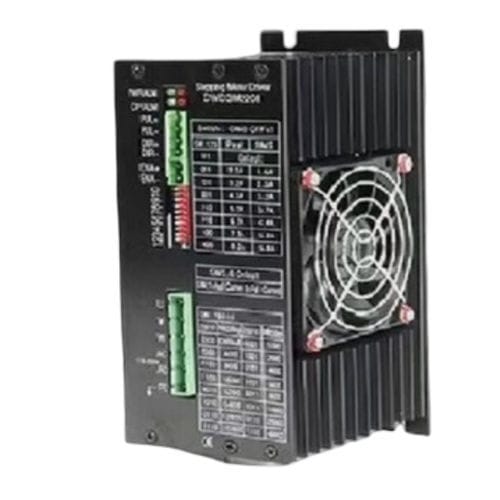

Шаговое 2-фазное управление двигателем CWD2208

Описание продукта
CWD2208 — 2-фазный цифровой шаговый драйвер с DSP, рассчитанный на прямое подключение к сети (110–220 VAC). Обеспечивает регулируемый выходной ток от 2,2 до 8,2 А и поддерживает микрошаг до 51200 шагов/оборот для высокой точности позиционирования. Корпус размером 195 x 108 x 84 мм обеспечивает эффективное охлаждение при промышленной эксплуатации.

Ключевые особенности

• 32‑битный DSP‑процессор с управлением против резонанса
• Сетевой вход: 110–220 VAC
• Регулируемый выходной ток: 2,2–8,2 А
• Онлайн адаптивный PID‑алгоритм для повышения стабильности движения
• 16 настроек микрошагов, до 51200 шагов/оборот
• Компактный корпус 195 x 108 x 84 мм

Электрические характеристики

• Входное напряжение: 110–220 VAC
• Выходной ток: 2,2–8,2 А (регулируемый)
• Настройки микрошагов: 16 предустановок, до 51200 шагов/оборот
• Сигнал управления: Импульс/Направление или CW/CCW
• Частота импульсов: 0–200 кГц
• Процессор: 32‑битный DSP

Механический чертеж
Механический чертеж для модели CWD2208 доступен на странице изделия (приведена иллюстрация).

Технические характеристики

• Модель: CWD2208
• Фазы: 2
• Входное напряжение: 110–220 VAC
• Выходной ток: 2,2–8,2 А (регулируемый)
• Микрошаг: 16 настроек, до 51200 шагов/оборот
• Сигнал управления: Импульс/Направление или CW/CCW
• Частота импульсов: 0–200 кГц
• Процессор: 32‑битный DSP
• Особенности: анти-резонанс, онлайн адаптивный PID
• Размеры корпуса: 195 x 108 x 84 мм
• Вес: 1,3 кг
