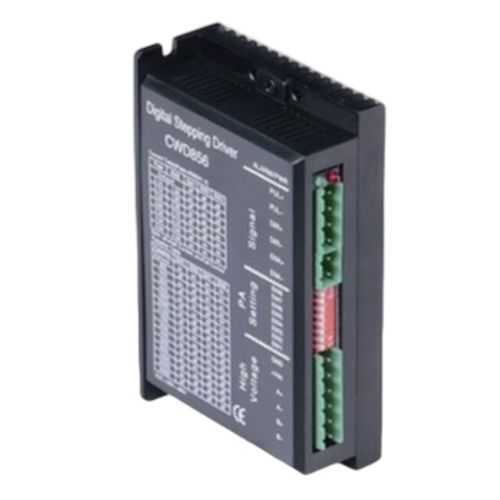

Управление двигателем Постоянный ток CWD856

со встроенным контроллеромшаговое 2-фазное

Обзор продукта
CWD856 — двухфазный цифровой шаговый драйвер на базе 32‑битного DSP, поддерживающий 2,1–5,6 A при 20–80 VDC. Расширенный диапазон входного напряжения улучшает отзывчивость двигателя и динамику по сравнению с низковольтными вариантами. Устройство включает анти‑резонанс, онлайн‑адаптивный алгоритм PID и оптроизолированные входы управления в компактном корпусе 118 x 75 x 34 мм.

Ключевые характеристики

• 32‑битный DSP‑процессор с анти‑резонансом
• Расширенный диапазон напряжения: 20–80 VDC
• Онлайн адаптивный PID‑контроллер
• Оптроизолированные входы управления (Импульс/Направление или CW/CCW)
• 16 настроек микрошагов — до 51200 шагов/об
• Частота импульсов до 200 кГц
• Габариты: 118 x 75 x 34 мм
• Вес: в спецификации 0,3 kg; в обзоре 0,575 kg (см. документацию)

Электрические характеристики

• Модель: CWD856
• Фазы: 2
• Входное напряжение: 20–80 VDC
• Выходной ток: 2,1–5,6 A
• Микрошаги: 16 настроек, до 51200 шагов/об
• Сигнал управления: Импульс/Направление или CW/CCW
• Частота импульса: 0–200 кГц
• Процессор: 32‑битный DSP
• Размеры: 118 x 75 x 34 мм
• Вес: 0,575 kg (обзор) / 0,3 kg (таблица спецификаций)

Документация
Даташит и механические чертежи для модели CWD856 доступны на сайте производителя (PDF и изображение на странице продукта). Для подробных электрических таблиц, термических ограничений и инструкций по монтажу см. даташит.

Типичные области применения

• Промышленное управление движением и автоматизация
• CNC‑оборудование и позиционирующие системы
• Робототехника и оборудование pick‑and‑place
• Лабораторная автоматизация и испытательные стенды
