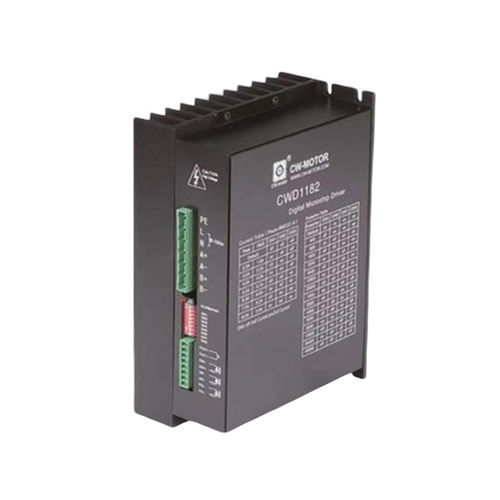

Шаговое управление двигателем CWD1182

со встроенным контроллером

Обзор
CWD1182 — 2-фазный цифровой драйвер шагового двигателя на базе DSP, предназначенный для работы от сети переменного тока средней напряжённости (80-150 VAC). Обеспечивает регулируемый выходной ток 2,2–8,2 А и интегрирует 32-битный DSP с анти-резонансом и онлайн-адаптивным PID для плавного и точного управления движением.

Ключевые особенности

• 32-битный DSP-процессор с анти-резонансом и адаптивным PID
• Входной AC средней напряжённости: 80-150 VAC
• Регулируемый выходной ток: 2,2-8,2 А
• 16 уровней микрошагов до 51200 шагов/об
• Управление: Pulse/Direction или CW/CCW; частота импульсов до 200 кГц
• Габариты корпуса: 195 x 108 x 84 мм

Краткие характеристики
Фазы: 2
Модель: CWD1182
Выходной ток (А): 2,2-8,2
Входное напряжение (VAC): 80-150
Микрошаг: до 51200 шагов/об
Сигнал управления: Pulse/Direction или CW/CCW

Электрические характеристики
Входное напряжение: 80-150 VAC
Выходной ток: 2,2-8,2 А (регулируемый)
Настройки микрошагов: 16 режимов, до 51200 шагов/об
Сигнал управления: Pulse/Direction или CW/CCW
Частота импульсов: 0-200 кГц
Процессор: 32-битный DSP
Вес: 1,3 кг

Механический чертеж
Механический чертеж доступен (изображение: Mechanical Drawing -- CWD1182).

Технические характеристики

• Модель: CWD1182
• Фазы: 2
• Входное напряжение: 80-150 VAC
• Выходной ток: 2,2-8,2 А
• Микрошаг: 16 режимов, до 51200 шагов/об
• Сигнал управления: Pulse/Direction или CW/CCW
• Частота импульсов: 0-200 кГц
• Процессор: 32-битный DSP с анти-резонансом и адаптивным PID
• Совместимые двигатели: гибридные шаговые двигатели 2- и 4-фазные до 8,2 А
• Габариты: 195 x 108 x 84 мм
• Вес: 1,3 кг
