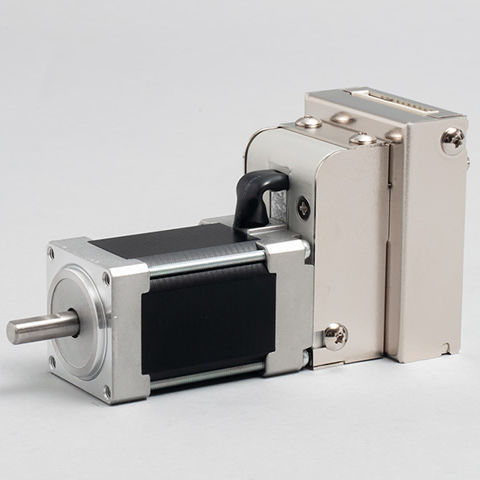

Серводвигатель со встроенным контроллером CM1-x-11L30E

DC24 Вкомпактный

Обзор
COOL MUSCLE CM1 — интегрированная AC серво-система, объединяющая мотор, драйвер, контроллер и энкодер в одном корпусе. Обеспечивает управление движением с замкнутым контуром при упрощённой проводке и настройке, позволяя выполнять точное позиционирование и плавное вращение в широком диапазоне скоростей без сложных внешних компонентов.

Интеграция / Компактно и просто
Все функции, необходимые для традиционной серво-работы, встроены в CM1. Внешние усилители, отдельные контроллеры или дополнительные энкодеры не требуются. Интегрированный дизайн сокращает время сборки, сложность проводки и занимаемое пространство при установке.

Преимущества интегрированного COOL MUSCLE

• Экономия проводки и места: один кабель к ПК/ПЛК плюс питание +24 VDC упрощают установку.
• Уровень управления, близкий к сервоприводу, при меньших затратах: архитектура энкодер + шаговый двигатель обеспечивает работу в замкнутом контуре с упрощённым оборудованием.
• Проверено на практике: используется в миллионах применений в медицине, полупроводниках, развлекательной и промышленной технике.

Просто в использовании
CM1 можно настраивать и управлять с ПК с помощью утилиты CWL или простых команд. Параметры и программы движения редактируются без глубоких знаний сервоприводов, что ускоряет ввод в эксплуатацию.

Упрощает множество задач

• Простая проводка: требуется только один коммуникационный кабель и питание +24 VDC.
• Простое управление: программы движения можно сохранять и запускать через простые входы/выходы или выключатели.
• Удобное программирование: понятный набор команд для быстрой разработки и редактирования программ.
• Утилита CWL: интуитивный интерфейс для настройки параметров, логирования данных и мониторинга в реальном времени.

Высокая производительность
CM1 сочетает шаговый мотор с высокоразрешающим энкодером и современными алгоритмами управления для обеспечения высокого крутящего момента на низких оборотах, снижения энергопотребления и уменьшения нагрева при сохранении плавного вращения.

Сравнение производительности
Разрешение (ppr): Stepper | CM1 — 250 | до 50 000 (энкодер MUSCLE)
Ток (mA): Stepper | CM1 — — | до 1/2 снижение потребления энергии
Шум (dB): Stepper | CM1 — — | до 2/3 тише, более плавная работа
Температура (℃): Stepper | CM1 — — | до 2/5 ниже за счёт оптимизированного управления током

Быстрее, тише и точнее

• Полный замкнутый контур: предотвращает потерю позиции и заедания благодаря замкнутой обратной связи.
• Векторное управление: обеспечивает плавное вращение и снижает вибрации даже на низких скоростях.
• Супернизкая скорость: встроенный энкодер с разрешением 50 000 обеспечивает управление до 0,012 об/мин для точного позиционирования на очень низких скоростях.

Высокая функциональность
CM1 интегрирует наборы функций на основе параметров для позиционирования, регулирования скорости и крутящего момента, обеспечивая широкий спектр задач станков без дополнительного управляющего оборудования.

Различные функции и применения

• Типичные применения: транспортные системы, pick & place, дозаторы, винтоверты, медицинские приборы, полупроводниковое и развлекательное оборудование.
• Сетевой вариант: плата Daisy Chain для многозвенных (многоз осевых) конфигураций.
• Большое количество параметров: широкий набор параметров для тонкой настройки под задачу.
• Управление крутящим моментом: применимо для pick & place, управления усилием при толчке и операций с ограничением силы.

Технические характеристики

• Модель: CM1
• Тип продукта: интегрированная AC серво-система (мотор + драйвер + контроллер + энкодер)
• Разрешение энкодера: до 50 000 ppr
• Минимальная управляемаая скорость: 0,012 об/мин
• Режимы управления: полный замкнутый контур, векторное управление, управление крутящим моментом, управление скоростью, позиционирование
• Интерфейс / проводка: однокабельное подключение к ПК/ПЛК плюс питание +24 VDC
• Программное обеспечение: утилита CWL для настройки параметров, обработки данных и мониторинга
• Сетевой вариант: Daisy Chain плата для многозвенных конфигураций
• Типичные применения: транспорт, pick & place, дозирование, завинчивание, медицина, полупроводники, развлечения
• Преимущества конструкции: снижение проводки, экономия места, энергосбережение, меньший нагрев, тихая работа
