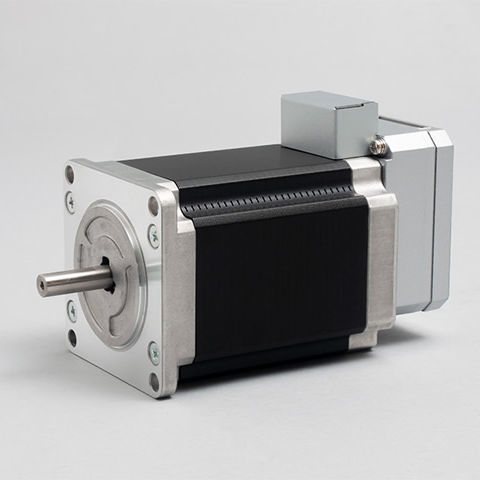

Серводвигатель AC CM1-x-23L30E

24 Вкомпактныйпромышленный

Обзор
COOL MUSCLE — интегрированная AC‑серво система, объединяющая привод, контроллер и высокоразрешающий энкодер в едином корпусе мотора. CM1 предназначен для промышленных применений и обеспечивает точное управление положением, скоростью и крутящим моментом при упрощённой установке и снижении объёма проводки по сравнению с традиционными сервосистемами.

Интеграция — компактно и просто
Все функции, необходимые для управления в замкнутом контуре, встроены в корпус двигателя. Внешние приводы, сложная проводка и длительная наладка в значительной степени исключаются, что сокращает время сборки и обслуживания и позволяет обеспечить высокую производительность в компактных установках.

Преимущества интегрированного COOL MUSCLE

• Экономия проводки и места: достаточно одного кабеля для подключения к PC/PLC и питания +24VDC, что упрощает монтаж и экономит пространство.
• Экономичный сервоподобный контроль: шаговый двигатель с встроенным энкодером обеспечивает замкнутый контур управления без сложности и стоимости традиционных серво.
• Широкая область применения: используется в миллионах устройств в медицине, полупроводниковой отрасли, развлекательном оборудовании и промышленности.

Простота использования
Настройка и управление выполняются с компьютера простыми командами и с помощью утилиты CWL. Параметры, программы и мониторинг в реальном времени доступны через ПО; сохранённые программы движения могут быть запущены переключателями, обеспечивая автономную работу без глубокой сервовой экспертизы.

Упрощает многие задачи

• Простая проводка: однокабельное подключение для управления и питания +24VDC.
• Простое управление: сохраняйте и выполняйте программы движения; запускайте сохранённые программы переключателями.
• Простое программирование: компактный набор команд для быстрого создания и редактирования программ, сокращая сроки разработки.
• Утилита (CWL): интуитивный интерфейс для настройки параметров, управления данными и мониторинга мотора.

Высокая производительность
CM1 использует шаговый мотор в сочетании с энкодером MUSCLE и собственной схемой управления для обеспечения высокого крутящего момента на низких скоростях. Энкодер высокой разрешающей способности снижает энергопотребление и нагрев, обеспечивая плавное и точное вращение во всём диапазоне скоростей.

Быстрее, тише и точнее

• Полный замкнутый контур предотвращает пропуски шагов и зависания.
• Векторное управление обеспечивает плавное вращение на низких скоростях и снижает вибрации механики.
• Сверхнизкая скорость: энкодер 50 000 счётчиков обеспечивает управление до approx. 0,012 об/мин для точного контроля на низких скоростях.

Функции и области применения
Интегрированные функции включают параметрические настройки, простое позиционирование, управление скоростью и крутящим моментом, а также режимы крутящего момента, полезные для операций pick & place и push. Система поддерживает последовательное соединение (daisy‑chain) для многосекционных систем (с опционной платой Daisy Chain) и предоставляет широкий набор параметров для гибкой настройки.

Технические характеристики

• Модель: CM1
• Бренд: Musclecorp (COOL MUSCLE product)
• Тип продукта: интегрированная AC‑серво система (мотор + привод + контроллер + энкодер)
• Энкодер: встроенный высокоразрешающий энкодер (заявленное производителем разрешение: 50 000)
• Минимальная управляемая скорость: прибл. 0,012 об/мин
• Режимы управления: полный замкнутый контур, векторное управление, управление положением/скоростью/крутящим моментом, управление крутящим моментом для операций push/pick‑and‑place
• Интерфейс/проводка: однокабельное подключение к PC/PLC и +24VDC; поддержка Daisy‑Chain через опциональную плату
• ПО: CWL утилита для настройки параметров, управления программами и мониторинга
• Сохранённые программы движения: поддерживаются; могут выполняться переключателями
• Применения: транспорт, pick & place, диспенсер, винтовые автоматы, медицина, полупроводники, развлекательное оборудование, промышленная автоматизация
• Улучшения по энергопотреблению/нагреву/шуму по сравнению с типичным шаговым двигателем: снижение тока, уменьшение нагрева и более тихое/плавное вращение (сравнительные показатели производителя)
