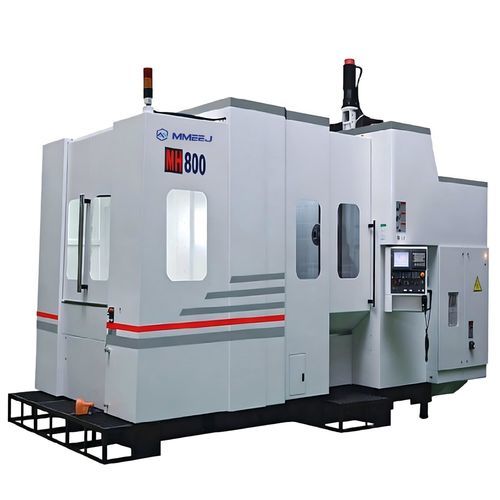

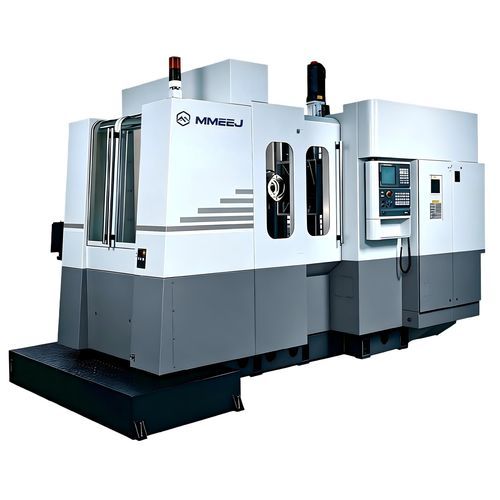

Обрабатывающий центр 3 оси MH series

горизонтальныйBT 40BT 50

Описание продукта
Серия MH — семейство горизонтальных обрабатывающих центров, предназначенных для обработки коробчатых, корпусных и дисковых деталей. Высокоскоростная линейная роликовая направляющая обеспечивает быстрое и стабильное перемещение осей. После одного крепления заготовка может пройти несколько операций: фрезерование, растачивание, сверление, развертывание, нарезание резьбы. Станок оснащён функциями автоматизации и поставляется с автоматическим сменщиком инструментов (ATC), системой автоматической смазки, системой охлаждения, портативным ручным генератором импульсов (MPG) и интегрированным защитным кожухом.

Технические данные (сводка)
Модели: MH-800A / MH-800B / MH-1000B
Ходы X/Y/Z (мм): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Центр шпинделя до поверхности паллеты (мм): 60-910 / 60-910 / 80-1280
Носок шпинделя до центра паллеты (мм): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Размер паллеты (мм): 800×800 / 800×800 / 1000×1000
Макс. диаметр заготовки (мм): Ø1000 / Ø1000 / Ø1300
Макс. нагрузка на паллету (кг): 1000 / 1000 / 2000
Макс. скорость шпинделя (об/мин): до 10000 (в зависимости от модели)
Емкость ATC: 60 / 40 / 60
Система управления: FANUC 0i-MD
Требуемая мощность: 42 KVA
Площадь основания / Масса (мм / кг): 5966×3470 / 23000 — 6991×4326 / 25000 (в зависимости от модели)

Ключевые особенности / технические характеристики

• Серия: MH (MH-800A, MH-800B, MH-1000B)
• Применение: обработка коробчатых, корпусных и дисковых деталей; поддерживает фрезерование, растачивание, сверление, развертывание и нарезание резьбы после однократного закрепления
• Направляющая: высокоскоростная линейная роликовая направляющая
• Автоматизация и надёжность: высокая точность, высокий уровень автоматизации, высокая надёжность и высокая интеграция мехатроники
• Стандартное оснащение: автоматический сменщик инструментов (ATC), система автоматической смазки, система охлаждения, портативный MPG, интегрированный защитный кожух
• Ходы X/Y/Z (мм): 1000/850/950 (MH-800A/B) — 1300/1200/1200 (MH-1000B)
• Размеры паллет (мм): 800×800 (MH-800A/B) — 1000×1000 (MH-1000B)
• Макс. нагрузка на паллету (кг): 1000 (MH-800A/B) — 2000 (MH-1000B)
• Макс. скорость шпинделя (об/мин): до 10000 (в зависимости от модели)
• Емкость ATC: до 60 инструментов (в зависимости от модели)
• Система управления: FANUC 0i-MD
• Требуемая мощность: 42 KVA
