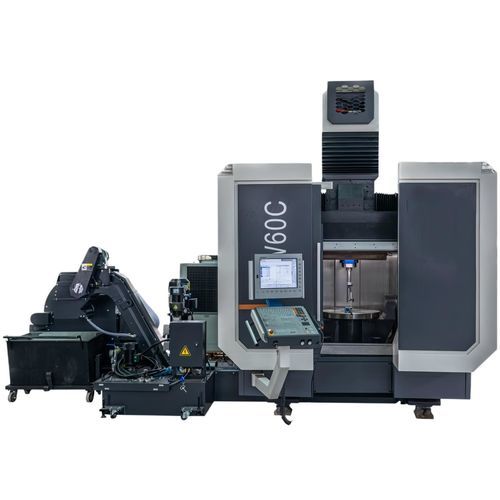

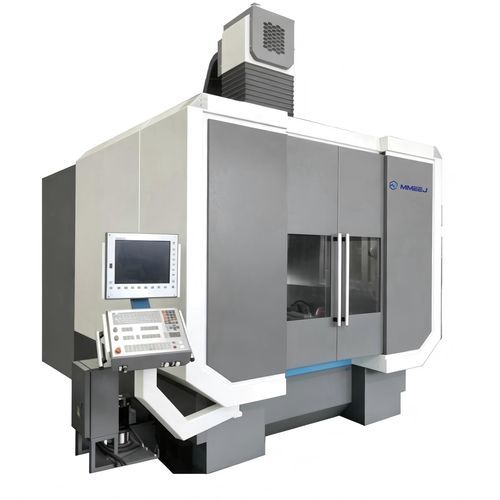

Обрабатывающий центр ЧПУ 5 осей SVW seriesвертикальныйHSK A-63SK40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- HSK A-63, SK40, HSK-A 100, HSK-T63, HSK-T100
- Количество инструментов
- 30 инструментов
- Другие характеристики
- высокоскоростной
- Ход Х
460 mm, 800 mm, 1 250 mm
(18,11 in, 31,5 in, 49,21 in)- Ход Y
600 mm, 800 mm, 1 300 mm
(23,62 in, 31,5 in, 51,18 in)- Ход Z
400 mm, 600 mm, 800 mm
(15,75 in, 23,62 in, 31,5 in)- Скорость вращения
10 000 rpm, 12 000 rpm, 18 000 rpm, 30 000 rpm
(62 832 rad.min-1, 75 398 rad.min-1, 113 097 rad.min-1, 188 496 rad.min-1)- Мощность
МИН.: 10 kW
(13,6 hp)МАКС.: 54 kW
(73,42 hp)- Скорость подачи по оси X
МИН.: 20 mm/min
(0,01 in/s)МАКС.: 20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Y
МИН.: 20 mm/min
(0,01 in/s)МАКС.: 20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Z
МИН.: 20 mm/min
(0,01 in/s)МАКС.: 20 000 mm/min
(13,12 in/s)- Грузоподъемность стола
500 kg, 850 kg, 2 000 kg, 2 500 kg
(1 102 lb, 1 874 lb, 4 409 lb, 5 512 lb)- Вес инструментов (макс)
6 kg, 8 kg, 10 kg, 25 kg
(13,2 lb, 17,6 lb, 22 lb, 55,1 lb)- Точность позиционирования
0,006 mm
(0,00024 in)- Повторяемость
0,004 mm
(0,00016 in)- Общий вес
10 t, 16 t, 35 t
(11,02 us ton, 17,64 us ton, 38,58 us ton)- Габаритная длина
4 000 mm, 5 400 mm, 6 900 mm
(157,5 in, 212,6 in, 271,7 in)- Габаритная ширина
3 800 mm, 4 500 mm, 5 300 mm
(149,6 in, 177,2 in, 208,7 in)- Общая высота
3 200 mm, 3 500 mm, 3 900 mm
(126 in, 137,8 in, 153,5 in)
Описание
Обзор
Серия SVW — вертикальный пятиосевой обрабатывающий центр с опорно-поворотным столом типа «колыбель» (оси A и C), высокоскоростным электрическим шпинделем и прецизионными импортными компонентами. Обеспечивает полную обработку детали за одно закрепление; высокие скорости быстрого перемещения сокращают непроизводительные времена и повышают пропускную способность производства.
Основные характеристики
Применение
Опции и конфигурации
Информация для заказа
Серия SVW — вертикальный пятиосевой обрабатывающий центр с опорно-поворотным столом типа «колыбель» (оси A и C), высокоскоростным электрическим шпинделем и прецизионными импортными компонентами. Обеспечивает полную обработку детали за одно закрепление; высокие скорости быстрого перемещения сокращают непроизводительные времена и повышают пропускную способность производства.
Основные характеристики
- Серия и модели: SVW series (SVW60C, SVW60C-F, SVW80C, SVW80C-F, SVW125A, SVW125A-F)
- Диаметры столов: φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200 (в зависимости от модели)
- Максимальная нагрузка на стол: от ≤500 кг до 2500 кг в зависимости от модели
- Макс. размеры заготовки (Ø×H): до 1360×700 мм в зависимости от модели
- Ходы X/Y/Z: от 460/600/400 мм до 1250/1300/800 мм (зависит от модели)
- Кут качания оси A: до ±140°; поворот оси C: 360°
- Режущая подача: 20–20 000 мм/мин (в некоторых вариантах ограничено до 10 000 мм/мин)
- Скорость быстрого перемещения (X/Y/Z): до 60 000 мм/мин (зависит от модели)
- Опции шпинделя: различные конфигурации скорости и мощности (напр., до 30 000 об/мин; мощности до 45/54 кВт)
- Тип конуса шпинделя: HSK-A63, HSK-T63, SK40 (724 taper), HSK-A100, HSK-T100
- Инструментальный магазин (опция): обычно 30 инструментов (некоторые варианты 40); смена инструментов роботизированным манипулятором
- ЧПУ (опция): Heidenhain TNC640
- Суммарная мощность машины: ~88–109 кВА; примерный вес: ~10 т до ~35 т в зависимости от модели
Применение
- Подходит для аэрокосмической отрасли, автомобилестроения, производства форм и штампов, энергетики, тяжелого машиностроения и производства прецизионного оборудования
- Идеален для обработки сложных 5-сторонних геометрий, свободных поверхностей и крупных/тяжелых деталей в одной установке
Опции и конфигурации
- Разнообразные конфигурации шпинделя (скорость/мощность) и варианты конуса для соответствия режущим требованиям
- Опциональные размеры магазина инструментов и роботизированный сменщик инструментов
- Опции управления (Heidenhain TNC640) и дополнительные системы: охлаждение, удаление стружки, устройства закрепления
Информация для заказа
- Указывайте желаемую модель (SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F) и опции при запросе коммерческого предложения
- Свяжитесь с поставщиком для уточнения конфигурации, требований к месту установки (питание/фундамент) и сроков поставки
