Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Передний конец шпинделя
BT 40, BT 50
Количество инструментов
24 инструмента
Сопутствующие функции
для фрезерования, для сверления
Другие характеристики
жесткий, с автоматическим устройством смены инструментов
Ход Х

МАКС.: 2 000 mm
(78,74 in)

МИН.: 600 mm
(23,62 in)

Ход Y

МАКС.: 900 mm
(35,43 in)

МИН.: 410 mm
(16,14 in)

Ход Z

МАКС.: 800 mm
(31,5 in)

МИН.: 540 mm
(21,26 in)

Скорость вращения

6 000 rpm, 8 000 rpm, 10 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1, 62 832 rad.min-1)

Мощность

1,5 kW, 2 kW, 3,5 kW, 4,5 kW
(2,04 hp, 2,72 hp, 4,76 hp, 6,12 hp)

Скорость подачи по оси X

20 m/min, 24 m/min, 36 m/min

Скорость подачи по оси Y

20 m/min, 24 m/min, 36 m/min

Скорость подачи по оси Z

18 m/min, 24 m/min

Грузоподъемность стола

МАКС.: 3 000 kg
(6 614 lb)

МИН.: 350 kg
(772 lb)

Вес инструментов (макс)

7 kg, 8 kg, 15 kg
(15,4 lb, 17,6 lb, 33,1 lb)

Общий вес

МАКС.: 21 000 kg
(46 297,08 lb)

МИН.: 4 200 kg
(9 259,42 lb)

Описание

Обзор

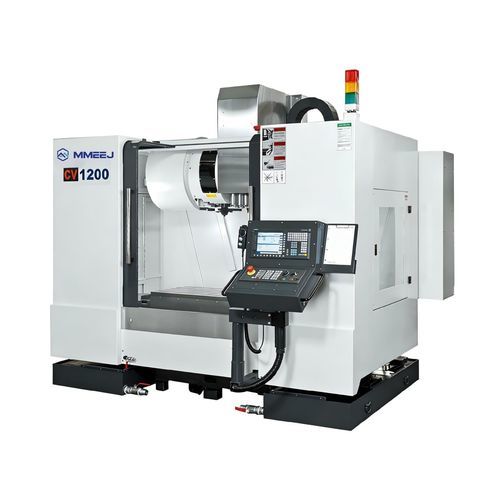

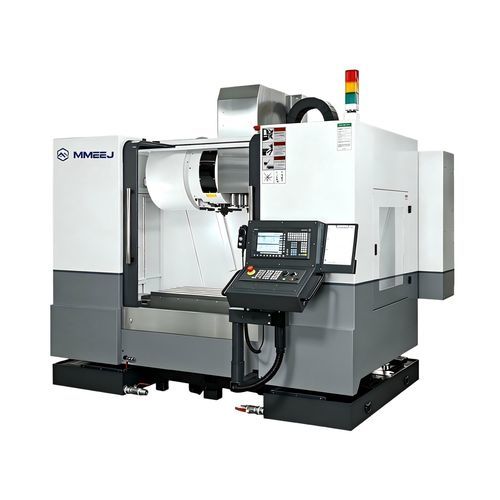

Вертикальные обрабатывающие центры CV Series имеют жёсткую станину, спроектированную с помощью инженерного моделирования для максимизации жёсткости при минимальной массе. Они предназначены для обработки пластинчатых, дисковых и корпусных деталей, прецизионных деталей и форм. Каждая машина позволяет выполнять несколько операций в одной установке — фрезерование, растачивание, сверление, развёртывание, зенкерование и нарезание резьбы — и оснащается автоматическим сменщиком инструмента (ATC), полностью закрытым защитным кожухом, автоматической смазкой, системой охлаждения и портативным ручным генератором импульсов (MPG).

Техническая сводка (CV Series)
  • Модели: CV-600, CV-800, CV-1000A, CV-1000B, CV-1200A(B), CV-1400(A/B), CV-1600, CV-2000.
  • Ходы (ок.): X 600–2000 мм, Y 410–900 мм, Z 540–800 мм; расстояние от носка шпинделя до стола зависит от модели.
  • Частота шпинделя: до 10 000 об/мин (CV-600); большинство моделей 6 000–8 000 об/мин; имеются варианты с двойной частотой.
  • Инструментальный магазин: обычно 24 инструмента (на некоторых вариантах до 30); смена — лопастной привод; конус держателя инструмента BT-40 или BT-50 в зависимости от модели.
  • Мощность шпинделя (непрерывно / 30 мин): примерно 5,5 кВт до 18,5 кВт (доступны более мощные опции).
  • Размеры рабочего стола и максимальная нагрузка: от 700×400 мм / 350 кг до 2100×850 мм / 3000 кг в зависимости от модели.
  • Система управления: Mitsubishi M80 стандартно. Масса машины ≈ 4 200–21 000 кг. Потребляемая мощность 15–40 кВА. Ёмкость бака 200–550 л. Сжатый воздух: 6 кг/см².


Особенности
  • Жёсткая станина, оптимизированная с помощью моделирования, для максимальной жёсткости при сниженной массе.
  • Автоматический сменщик инструмента (ATC) с лопастным приводом.
  • Полностью закрытый защитный кожух для безопасности оператора.
  • Автоматическая смазка и интегрированная система охлаждения.
  • Портативный ручной генератор импульсов (MPG) в комплекте.
  • Возможность выполнения нескольких операций в одной установке (фрезерование, растачивание, сверление, развёртывание, зенкерование, нарезание резьбы).
  • Различные варианты шпинделя, магазина и мотора для соответствия требованиям применения.


Области применения
  • Обработка пластинчатых, дисковых и корпусных деталей.
  • Прецизионные детали и обработка пресс-форм/штампов.
  • Серийное производство средних и крупных деталей, требующих жёсткости и многооперационной обработки.


Управление и опции
  • Стандартный CNC: Mitsubishi M80. Поставляется портативный MPG.
  • Опции: варианты мощности шпинделя, разные ёмкости магазина, пакеты охлаждения/фильтрации, дополнительные опции безопасности и автоматизации.
