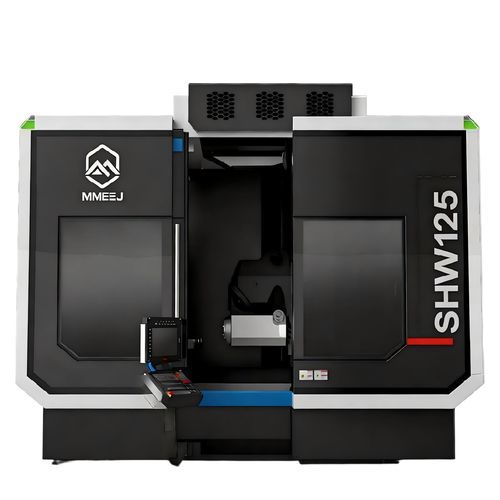

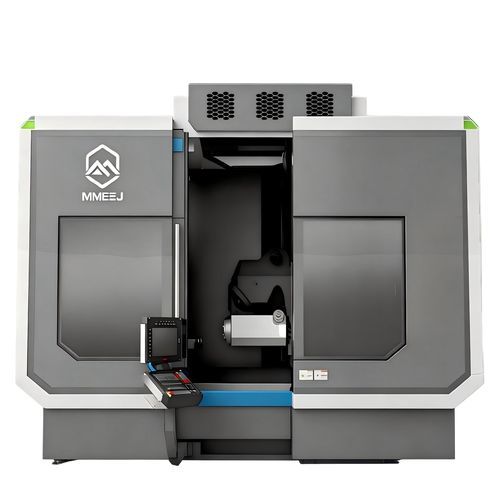

Обрабатывающий центр ЧПУ 5 осей SHW seriesуниверсальныйс поворотным столомSK50
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- универсальный
- Структура
- с поворотным столом
- Передний конец шпинделя
- HSK-A 100, SK50
- Другие характеристики
- с высокой скоростью, высокоскоростной
- Ход Х
1 000 mm, 1 250 mm, 1 600 mm, 2 100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Ход Y
1 000 mm, 1 250 mm, 1 600 mm, 2 100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Ход Z
1 000 mm, 1 400 mm, 1 700 mm
(39,37 in, 55,12 in, 66,93 in)- Скорость вращения
МАКС.: 10 000 rpm
(62 832 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Мощность
35 kW, 43 kW, 52,4 kW, 54 kW, 75 kW
(47,59 hp, 58,46 hp, 71,24 hp, 73,42 hp, 101,97 hp)- Скорость подачи по оси X
МАКС.: 20 000 mm/min
(13,12 in/s)МИН.: 20 mm/min
(0,01 in/s)- Скорость подачи по оси Y
МАКС.: 20 000 mm/min
(13,12 in/s)МИН.: 20 mm/min
(0,01 in/s)- Скорость подачи по оси Z
МАКС.: 20 000 mm/min
(13,12 in/s)МИН.: 20 mm/min
(0,01 in/s)- Грузоподъемность стола
2 000 kg, 4 000 kg, 6 000 kg
(4 409 lb, 8 818 lb, 13 228 lb)- Точность позиционирования
0,006 mm
(0,00024 in)- Повторяемость
0,004 mm
(0,00016 in)- Общий вес
20 t, 40 t, 50 t
(22,05 us ton, 44,09 us ton, 55,12 us ton)- Габаритная длина
5 300 mm, 5 500 mm, 7 000 mm, 9 600 mm
(208,7 in, 216,5 in, 275,6 in, 378 in)- Габаритная ширина
5 200 mm, 6 300 mm, 6 800 mm, 8 000 mm
(204,7 in, 248 in, 267,7 in, 315 in)- Общая высота
3 600 mm, 3 700 mm, 4 000 mm, 5 300 mm
(141,7 in, 145,7 in, 157,5 in, 208,7 in)
Описание
Обзор
Серия SHW — это конвертируемый вертикально–горизонтальный 5‑осевой фрезерный центр, предназначенный для многопроцессной обработки больших и сложных деталей в одной установке. Оснащённая фрезерной головкой по оси B, непрерывно приводным поворотным столом по оси C и высокоскоростным электрошпинделем, серия обеспечивает полноценную 5‑осевую обработку и сокращает время без резания за счёт быстрых перемещений до 60 000 мм/мин для большинства моделей (SHW210: 40 000 мм/мин). Модели: SHW100, SHW125, SHW160, SHW210.
Основные технические данные
Области применения
Преимущества в производстве
Опции и конфигурации
Контакты
Для запроса технических чертежей, опций конфигурации или коммерческого предложения свяжитесь с отделом продаж и предоставьте технические требования и спецификации деталей.
Серия SHW — это конвертируемый вертикально–горизонтальный 5‑осевой фрезерный центр, предназначенный для многопроцессной обработки больших и сложных деталей в одной установке. Оснащённая фрезерной головкой по оси B, непрерывно приводным поворотным столом по оси C и высокоскоростным электрошпинделем, серия обеспечивает полноценную 5‑осевую обработку и сокращает время без резания за счёт быстрых перемещений до 60 000 мм/мин для большинства моделей (SHW210: 40 000 мм/мин). Модели: SHW100, SHW125, SHW160, SHW210.
Основные технические данные
- Модели и рабочие размеры стола (Диаметр × Ширина): SHW100 φ1 100×950 мм; SHW125 φ1 250×1 160 мм; SHW160 φ1 600×1 250 мм; SHW210 φ1 700 мм
- Максимальная грузоподъёмность: SHW100/SHW125 ≤ 2 000 кг; SHW160 ≤ 4 000 кг; SHW210 ≤ 6 000 кг
- Ходы X/Y/Z (мм): SHW100 1000/1000/1000; SHW125 1250/1250/1000; SHW160 1600/1600/1400; SHW210 2100/2100/1700
- Маятниковый ход оси B: -30°…180°; ось C: непрерывное вращение (n×360°)
- Скорость подачи при резании: 20–20 000 мм/мин; скорость быстрого перемещения: до 60 000 мм/мин (SHW210: 40 000 мм/мин)
- Частоты шпинделя: 0–10 000 об/мин (SHW100/125) или 0–7 000 об/мин (SHW160/210); конус шпинделя: SK50 или HSK‑A100 в зависимости от модели
- Мощность шпинделя (S1/S6-40%): примеры — SHW100/125 35/43 кВт; SHW160 52.4/54 кВт; SHW210 75/75 кВт
- Инструментальный магазин (опция): 40–60 мест; автоматическая смена инструментов роботизированным манипулятором; макс. диаметр инструмента (смежная пустая позиция) φ250 мм
- Точность: позиционирование X/Y/Z 0,006 мм; повторяемость 0,004 мм; позиционирование осей B/C 6 с; точность RTCP ±0,02 мм
- Опциональная ЧПУ: Heidenhain TNC640; потребляемая мощность машины: 95–150 кВА; примерный вес: 20–50 т
Области применения
- Обработка крупных деталей для авиа‑ и космической техники, автомобильной промышленности, энергетики и тяжёлого машиностроения
- Изготовление пресс‑форм и штампов с сложными 5‑осевыми профилями
- Обработка вращающихся и цилиндрических компонентов, требующих поворота стола и высокой грузоподъёмности
Преимущества в производстве
- Обработка в одной установке сокращает погрузочно‑разгрузочные операции и суммарные погрешности
- Конвертируемая вертикально/горизонтальная конфигурация повышает гибкость для различных геометрий деталей
- Высокие скорости быстрого перемещения сокращают время без резания и повышают пропускную способность
- Точное управление осями и RTCP обеспечивают воспроизводимую многососную точность
Опции и конфигурации
- Опциональные ёмкости магазина (40–60 мест) и ATC с робо‑манипулятором
- Выбор конуса шпинделя: SK50 (7:24) или HSK‑A100 в зависимости от модели
- Настраиваемая ЧПУ (Heidenhain TNC640) и электрические конфигурации
Контакты
Для запроса технических чертежей, опций конфигурации или коммерческого предложения свяжитесь с отделом продаж и предоставьте технические требования и спецификации деталей.
