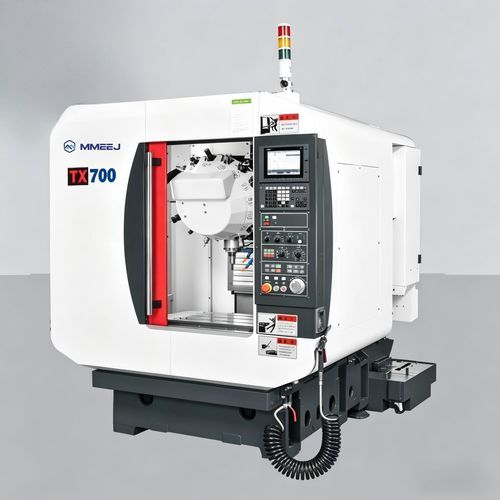

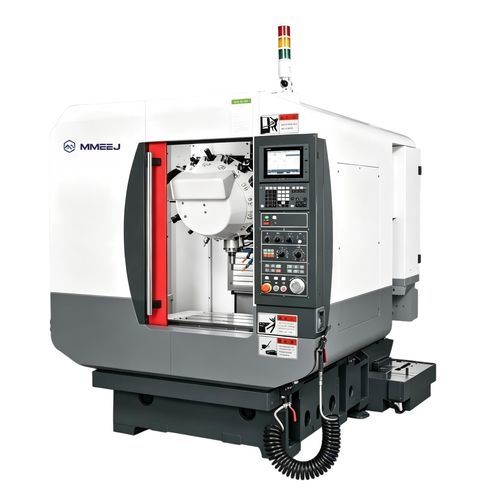

Сверлильно-гайконарезной станок ЧПУ TX seriesвертикальный3 осидля стали
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Конструкция
- вертикальный
- Количество осей
- 3 оси
- Применение
- для стали, медицинский, для металлической пластины
- Другие характеристики
- высокоскоростной, высокоточный, с автоматическим устройством смены инструментов
- Мощность
1 500 W, 2 200 W, 3 500 W, 5 500 W
- Скорость вращения
12 000 rpm
(75 398,2 rad.min-1)- Вес
3 000 kg, 3 500 kg, 4 100 kg
(6 614 lb, 7 716 lb, 9 039 lb)
Описание
Обзор продукта
Вертикальные CNC центры сверления и нарезания резьбы, оптимизированные для высокоскоростного сверления, нарезки резьбы и многопроцессной обработки. Компактные габариты и стабильная точность делают их подходящими для серийной обработки мелких и средних прецизионных деталей в электронике, автомобильной и медицинской отраслях.
Ключевые особенности
Технические характеристики машины
Технические данные и типичные применения
Вертикальные CNC центры сверления и нарезания резьбы, оптимизированные для высокоскоростного сверления, нарезки резьбы и многопроцессной обработки. Компактные габариты и стабильная точность делают их подходящими для серийной обработки мелких и средних прецизионных деталей в электронике, автомобильной и медицинской отраслях.
Ключевые особенности
- Многопроцессная обработка: сверление, нарезание резьбы, фрезерование, снятие фаски и расточка в одной установке, что снижает погрешности зажима и время цикла.
- Совместимость материалов: алюминиевые сплавы, медь, нержавеющая сталь и пластики; особенно для лёгких прецизионных деталей.
- Гибкость производства: быстрая смена программ и оснастки для мелкосерийного и многообразного производства.
Технические характеристики машины
- Модель: TX-500 | TX-700 | TX-1000
- Ходы (мм): X = 500 | 700 | 1000; Y = 400 | 400 | 500; Z = 330 | 330 | 350
- Расстояние от носка шпинделя до стола (мм): 170-500 | 170-500 | 150-500
- Скорость шпинделя: 12 000 об/мин (все модели)
- Система ATC: дисковый тип (без рычага), магазин на 21 инструмент; макс. диаметр инструмента (без смежного) 60/80 мм; макс. длина 250 мм; макс. вес 3 кг; хвостовик BT-30
- Двигатели: шпиндель 3,5 кВт непрерывно / 5,5 кВт (15 мин); двигатели осей XY/Z 1,5 / 1,5 / 2,2 кВт
- Рабочий стол: площадь 650x400 | 850x400 | 1100x500 мм; макс. нагрузка 250 | 250 | 350 кг; Т-образный паз 3x14x125 мм
- Скорости: быстрый ход X/Y/Z = 48/48/48 м/мин; подача резания 1–20 000 мм/мин (TX-500/700), 1–30 000 мм/мин (TX-1000)
- Контроллер: Mitsubishi M80
- Разное: масса станка ~3000 | ~3500 | ~4100 кг; потребление мощности 15 KVA; бак СОЖ 200 | 200 | 300 л; пневмосистема 6 kg/cm²
Технические данные и типичные применения
- Серия: TX (TX-500, TX-700, TX-1000)
- Применение: серийная обработка мелких и средних прецизионных деталей для 3C-электроники, автокомпонентов и медицинских изделий
- Основные преимущества: высокая скорость шпинделя, компактная конструкция, многопроцессная обработка и безрычажный ATC для эффективной смены инструмента
