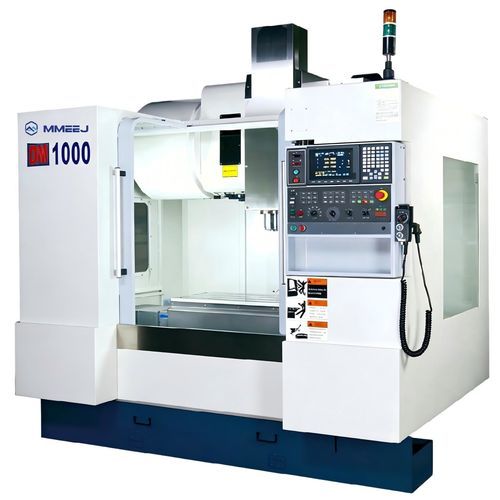

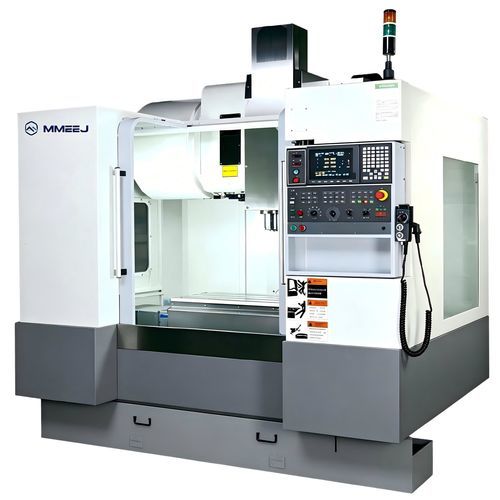

Обрабатывающий центр ЧПУ 3 оси DM series

вертикальныйдля сталис неподвижной стойкой

Обзор продукта
Серия DM Series — вертикальный обрабатывающий центр, предназначенный для обработки сложных контуров пресс-форм, автомобильных компонентов и коробчатых деталей. Выпускается в исполнениях DM-600, DM-800, DM-1000 и DM-1200 и ориентирован на изготовление пресс-форм среднего и малого размера. Высокий крутящий момент на низких оборотах обеспечивает эффективную обработку труднообрабатываемых материалов (высокопрочные стали, сплавы для высоких температур), а также обычных сталей.

Техническая таблица
Model | DM-600 | DM-800 | DM-1000 | DM-1200
Ход по X (мм) | 600 | 800 | 1020 | 1200
Ход по Y (мм) | 410 | 500 | 560 | 600
Ход по Z (мм) | 540 | 540 | 600 | 675
Расстояние от носка шпинделя до поверхности стола (мм) | 100~640 | 150~690 | 135-735 | 100~775
Скорость шпинделя (об/мин) | 24000 | 18000 | 18000 | 18000
Система автоматической смены инструмента - Кол-во инструментов (шт) | 24 | 24 | 24 | 24
Макс. диаметр инструмента (мм) | 80/125 | 80/125 | 80/125 | 80/125
Макс. длина инструмента (мм) | 200 | 270 | 300 | 300
Макс. вес инструмента (кг) | 8 | 8 | 8 | 7
Метод смены инструмента | Лопастной рычаг | Лопастной рычаг | Лопастной рычаг | Лопастной рычаг
Спецификация инструмента | BT30 | BBT-40 | BBT-40 | BBT-40
Двигатель шпинделя (пост/30 мин) (кВт) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
Двигатели по осям X/Y/Z (кВт) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
Размеры рабочего стола (мм) | 700x400 | 910x500 | 1000x560 | 1220x620
Макс. нагрузка на стол (кг) | 350 | 500 | 750 | 1000
T-слот (кол-во x ширина x шаг) (мм) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
Скорость быстрого перемещения X/Y/Z (м/мин) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
Скорость резания (м/мин) | 1-20000 | 1-20000 | 1-20000 | 1-20000
Контроллер | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
Масса станка (кг) | 4200 | 5300 | 7000 | 8500
Потребляемая мощность (KVA) | 15 | 20 | 25 | 35
Объем бака СОЖ (л) | 200 | 290 | 290 | 360
Требуемое давление воздуха (kg/cm²) | 6 | 6 | 6 | 6

Технические характеристики

• Серия: DM Series (DM-600, DM-800, DM-1000, DM-1200)
• Основные области применения: сложные контуры пресс-форм, автомобильные детали и коробчатые компоненты; оптимально для изготовления пресс-форм среднего и малого размера
• Разработан для высокой крутящей силы при низких оборотах для обработки труднообрабатываемых материалов
• Опции шпинделя: 24000 об/мин (DM-600) или 18000 об/мин (DM-800/DM-1000/DM-1200)
• Автоматический магазин инструментов: 24 инструмента, лопастной рычаг; посадка инструмента BT30 (DM-600) или BBT-40 (DM-800/1000/1200)
• Мощность шпиндельного двигателя: 3.7/4.6 кВт (DM-600) до 15/18.5 кВт у больших моделей
• Двигатели осей (X/Y/Z) зависят от модели, до 3.5 кВт на ось в самой крупной модели
• Размеры рабочего стола: 700x400 мм до 1220x620 мм; грузоподъёмность: 350–1000 кг
• Скорости быстрого перемещения: до 36 м/мин (X/Y) и 24 м/мин (Z); диапазон подачи 1–20000 м/мин
• Контроллер: Mitsubishi M80
• Вес станка: 4200–8500 кг в зависимости от модели
• Энергопотребление: 15–35 KVA; ёмкость бака СОЖ: 200–360 л; требуемое давление воздуха: 6 kg/cm²
