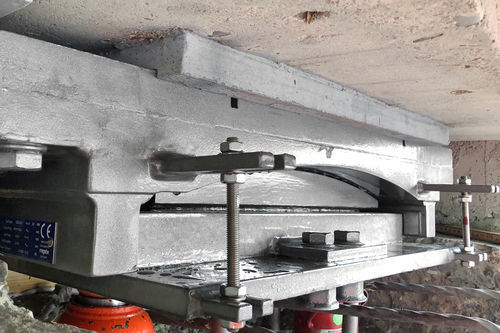

Плоский подшипник скольжения RESTON®CYLINDER

цилиндрическийсферическийиз композита

Обзор продукта
Цилиндрические опоры являются современным решением для замены изношенных роликовых опор и линейных качающихся опор. Опоры RESTON®CYLINDER сочетают кинематические преимущества современных сферических подшипников с размерами существующих линейных/роликовых опор, что позволяет создавать узкие продолговатые опорные площади, когда отношение ширины к длине должно соответствовать существующим конструкциям.

Характеристики

• Типовая грузоподъёмность: до 100 000 кН (требуется проверка в рамках проекта)
• Предназначены для замены линейных качающихся или роликовых опор в существующих опорах
• Сочетают кинематику сферических подшипников с габаритами линейных/роликовых опор
• Вариант DUPLO обеспечивает центровое введение нагрузки и возможность вращения вокруг любой горизонтальной оси

Принцип работы
Опоры RESTON®CYLINDER воспринимают вращения посредством скольжения по криволинейным поверхностям, аналогично RESTON®SPHERICAL, однако основная скользящая поверхность имеет цилиндрическую форму. Перемещения компенсируются скольжением. Каждый опорный элемент состоит из трёх основных частей: нижней вогнутой части, поддерживающей сферическую шапку (сферическую крышку), которая в свою очередь поддерживает скользящую плиту. Скользящая поверхность под сферической шапкой является цилиндрической (ось совпадает с поперечной осью y) для восприятия основного вращения вокруг поперечной оси. Поверхность над сферической шапкой может быть плоской (RESTON®CYLINDER MONO) или цилиндрической (RESTON®CYLINDER DUPLO) в зависимости от необходимости обеспечения вращения вокруг продольной оси.

Применение
Когда существующие опорные конструкции требуют узкой и продолговатой формы опоры, опоры RESTON®CYLINDER позволяют задавать практически любое отношение ширины к длине в соответствии с требованиями проекта. Они являются предпочтительным решением для замены изношенных роликовых или линейных качающихся опор при сохранении исходной геометрии опоры. Вариант DUPLO обеспечивает центровую передачу нагрузки в сочетании с возможностью вращения вокруг любой горизонтальной оси, улучшая кинематические характеристики по сравнению с роликовыми, линейными качающимися или традиционными MONO-цилиндрическими опорами.

Документы и сопутствующие материалы
Доступна брошюра продукта и техническая документация (брошюра в формате PDF). Для подбора под конкретный проект обратитесь к технической документации и руководствам по расчёту.

Технические данные / спецификации

• Семейство моделей: RESTON®CYLINDER (варианты MONO и DUPLO)
• Грузоподъёмность: как правило до 100 000 кН (требуется расчёт по проекту)
• Восприятие вращений: скольжение по цилиндрическим поверхностям; основное вращение вокруг поперечной оси; DUPLO обеспечивает вращение вокруг любой горизонтальной оси
• Восприятие перемещений: скольжение по криволинейным поверхностям
• Преимущество конструкции: допускает узкую/продолговатую опорную площадь и гибкое соотношение ширины/длины для соответствия существующим опорам
• Ключевые элементы: нижняя вогнутая часть, сферическая шапка, скользящая плита
• Варианты скользящей поверхности: над шапкой плоская (MONO) или цилиндрическая (DUPLO)
