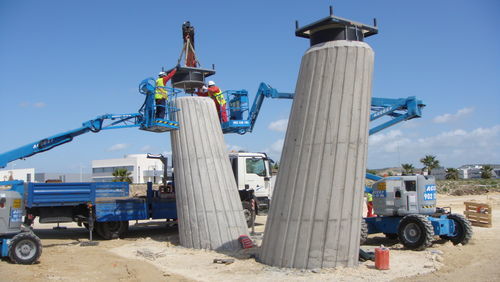

Моноблочный подшипниковый узел LASTO-BLOCK

из сталииз эластомера

Product overview
mageba LASTO-BLOCK — эластомерные опоры, выполняющие роль упругих связей между конструктивными элементами. Они передают вертикальные и горизонтальные усилия от надстройки к подструктуре, при этом допускают перемещения во всех направлениях и вращения вокруг всех осей. Опоры могут поставляться с вулканизированными стальными соединительными пластинами на верхней и нижней поверхностях и могут быть оснащены скользящими поверхностями с низким коэффициентом трения для уменьшения смещений.

Characteristics

• Типичные нагрузки: 100–20 000 кН
• Компактное решение для малых и средних нагрузок
• Простота монтажа и низкие затраты на обслуживание
• Демпфирование вибраций

Principle
Опоры LASTO-BLOCK передают вертикальные и горизонтальные силы, одновременно обеспечивая поступательные перемещения и вращения. Стальные соединительные пластины могут быть вулканизированы в рабочие поверхности для анкерования; опциональные скользящие поверхности с низким трением снижают сопротивление сдвигу и обеспечивают временную опору при скольжении или перемещении.

Applications
Подходят для мостов, зданий и промышленных сооружений, где требуется передача малых и средних нагрузок. При оснащении скользящими поверхностями LASTO-BLOCK особенно полезны при инкрементном продольном спуске мостовых пролетов и как временная опора при перемещении крупных элементов.

Caractéristiques / spécifications techniques

• Типичный диапазон нагрузок: 100–20 000 кН
• Функция: передача вертикальных и горизонтальных сил; обеспечение перемещений во всех направлениях и вращений вокруг всех осей
• Варианты соединения: различные стальные соединительные пластины, вулканизированные в верхнюю и нижнюю поверхности; анкерные дюбели или пластины, закреплённые шпильками
• Опциональные особенности: специальные скользящие поверхности с низким трением для снижения трения и временной опоры при запуске/перемещении
• Применение: для малых и средних нагрузок (мосты, здания, промышленные конструкции)
• Сертификация / маркировка: маркировка CE доступна для соответствующих типов
• Семейство продуктов / ссылочные типы: NBa, NBe, Type B
